Protel软件中的元件相关性

　Prote199SE软件中集成了电气原理图编辑器、电气图形符号库编辑器、印刷板图编辑器、元件外形编辑器等多种编辑器。元件是Prote199SE中各种编辑器的基本元素之一，Prote199SE电路设计就是以元件为基础分别进行新建元件、编辑元件、调用元件、建立元件之间的网络连接关系等，最终完成相应的印刷电路板设计与制作任务。根据实践在PCB设计过程中出现的困难和疑问主要来源于对Protel软件中的元件相关性认识不足。

　一、Protel软件中的元件相关性
　　
　　在加载网络表(LoadNet)，或者在同步设计(UpdatePCB)的过程中，要求非常熟悉SCH元件与PCB元件的对应关系，否则在自动产生网络宏命令时会产生很多意想不到的错误(Error)，同时也不便于尽快地修改设计、减少错误的发生。下面将阐述Protel软件中的元件相关性，并提出PCB设计过程中必须注意的几个问题。
　　

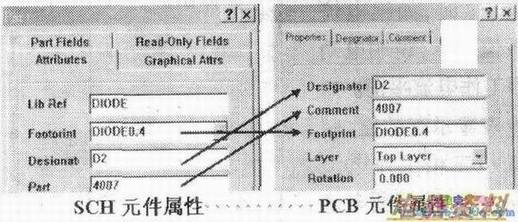

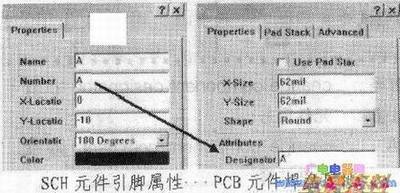

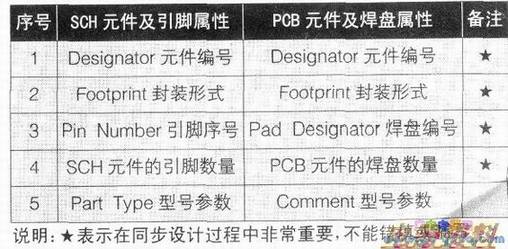

　　1．SCH元件与PCB元件的对应关系示意下图所示。
