绘制电路中波形图的插入技巧

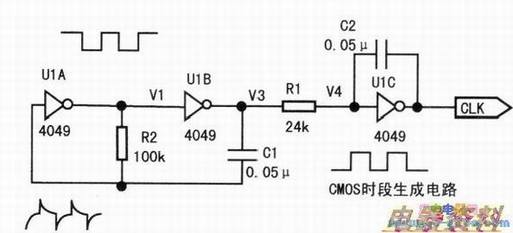

　使用Ptotel系列的软件可以进行原理图的绘制、保存和输出打印，如果能在原理图上为电路的某些关键点配上工作波形，则电路功能和原理一目了然，非常利于阅读和分析。例如下图的时段生成电路。
　　
　　在电路中，有各种各样的电学波形，我们可以使用电子CAD软件中的各种绘图工具来绘制。笔者在实践中发现，由于贝塞尔曲线具有很强的拟和实际曲线功能，如果善于运用这一工具，几乎可以模拟所有形状的电学波形，是制作电路波形图的一个便捷工具。

　　1．绘制曲线
　　

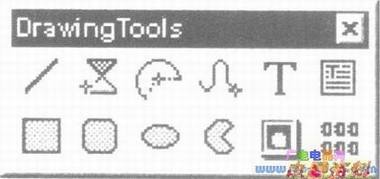

　　在Protel系列软件中，绘制贝塞尔曲线命令按钮位于“DrawingTools”（绘图）工具栏上（见下图），通过执行菜单命令View\Toolbars\DrawingTools调出或关闭。曲线的绘制步骤如下：
　　

　　(1)用左键单击“Drawing图2“DrawingTools”（绘图）工具栏Tools”的Ω｜按钮，或执行菜单命令“Place\DrawingTools\Beziers，进入“绘制曲线”工作状态。
　　
　　(2)将十字光标移动到曲线的起点位置，单击鼠标左键确定曲线起点。
　　
　　(3)将光标移动到与波形相切的两条切线的交点位置，单击鼠标左键。
　　
　　(4)再次移动光标，此时已生成一弧线，拖动光标到合适位置并单击鼠标左键。
　　

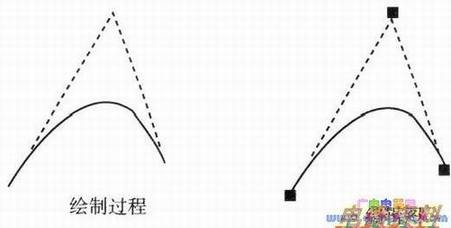

　　(5)重复上述操作，直到完成整个曲线的绘制（见上左图），单击鼠标右键确定曲线的终点。
　　
　　(6)如需进一步编辑，点击选中曲线，拖动控制点即可改变曲线形状（如下右图）。

　　2．绘制基本波形
　　

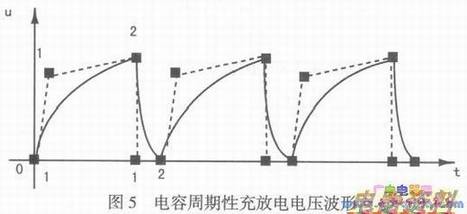

　　利用绘制曲线的方法可以绘制基本电学波形。如下图所示，控制点旁边的数字，表示曲线在绘制过程中需要在小方块处单击左键的次数；X和Y两个坐标轴全部使用绘制直线工具绘制。

　　在绘制波形图时，经常需要改变光标移动间距。默认情况下，光标移动间距为10个点，即屏幕上一个栅格的长度。一般设置为10、5、2或1个像素点比较方便。设置方法：在原理图编辑界面下执行“Design/Options-”菜单命令，打开DocumentOptions对话框，在SheetOptions标签下，修改Crid操作框中SnapOn(光标移动间距)中的数值即可。

　　3．绘制特殊图形
　　
　　贝塞尔曲线工具不仅经常用于绘制电路波形图，也可在电路图纸上绘制某种特殊图形，作为设计单位、电路项目的标志（见下下下图），或增加绘图页的可读性和生动性等。
　　
　　在其他的图形软件里，一般也有贝塞尔曲线工具，如Photoshop，Flash5等，只是曲线工具的名称不同。作为绘图工具，贝塞尔曲线用途很广，在许多领域都有广泛的应用，因此掌握该工具的操控和应用是很有必要的。
