用ET521A示波表脱机测行输出变压器

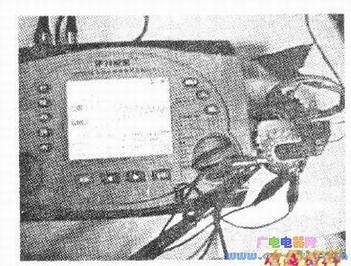

　用“振铃法”测时，需要用ET521A表自动示波现场综合检测仪表的方波信号和示波器配合测试，首先要将信号源输出调整为方波，为400μs，示波器调整为“常规”测量，探头设为10：1(或者1：1)AC，连接方法如下图所示。



　　方波信号的输出端和示波器探头连接线圈与行输出管集电极相连接的端点，二者的地线接行输出线圈的+B端。
　　
　　按示波器“自动测试”键Fl，即可看到清晰的振铃波形。如下图所示。

　　若无短路故障时，振铃的波形幅度衰减的较慢，在200μs内衰减不到零：若有短路故障时，则振铃波形幅度较小，振荡变高，且幅度会很快衰减到零。与正常波形相比，即使短路一两匝的情况，振铃波形变化得也很明显。
　　

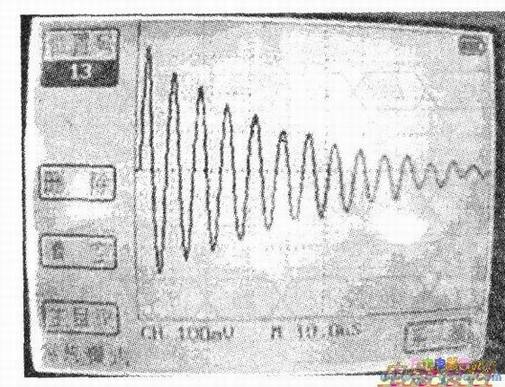

　　下图是测试完好的BSC-60T彩电（长虹电视机）行输出变压器的⑦、⑩脚的振铃波形。

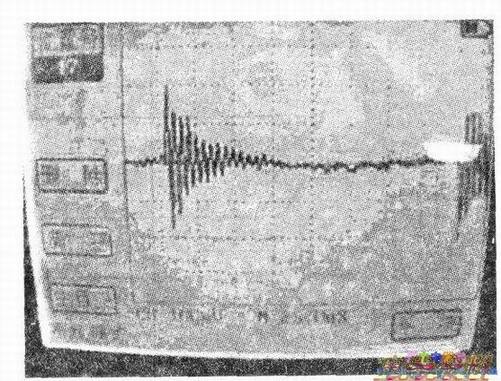

　　下图是在行输出变压器磁心上绕一匝短路线圈时测出的振铃波形。

　　

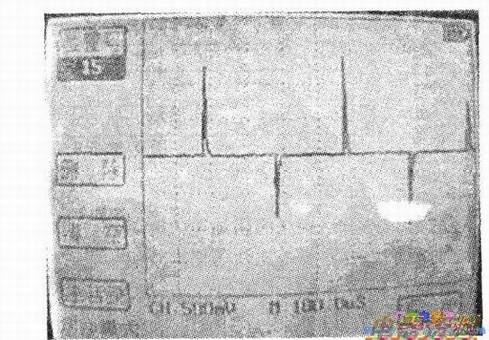

　　按照ET521A表使用说明书上介绍的方法，在行输出变压器被测绕组端子加入400μs激励方波时，用示波器探头检测“行管”集电极，+B与绕组连接端，有时不会出现振铃信号，而只有脉冲信号，如下图所示。

　　当绕组的阻尼过大时，不会出现铃。这时我们就要在行输出变压器的绕组中寻找行管绕组以下阻尼不太大的绕组，给它加入方波激励信号，直至找到能够出现振铃的绕组为止。
