怎样将电路原理图复制到Word文档中

　　在实际运用中常常需要将图插入到Word文档中。首先在Prote199SE的原理图编辑环境中框选图中所需内容，执行菜单“Edit编辑\Copy复制“命令，将所出现的十字形光标在图中点击一下，即将框选中的图形送入剪贴板，然后在Word界面中进行粘贴操作，就可将电路图粘贴入Word文档中，而且可方便地改变矢量图形的大小、版式以及放置位置。
　　
　　采用上述方式进行复制粘贴操作时，Protel99SE默认状态下会将图纸边框一起复制，若要取消图纸边框，可在复制之前，在Prote199SE的原理图编辑环境中执行菜单“Tool工具\Preference优选项”命令，在对话框中点击Craphal Editing标签，将Options选择框中的AddTemplate Clipboard前的勾选项取消（如下图所示），再进行复制粘贴操作即可。

　　

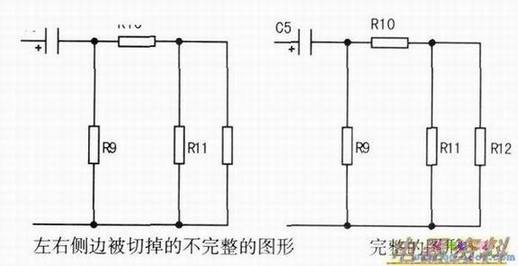

　　另外，复制到Word文档中的电路原理图有时其侧边会被切掉一部分而造成原理图不完整，要解决这一问题首先在Prote199SE的原理图编辑环境中框选电路之前，在电路的左右对角（刚好超出电路的部分）各放置一个无色或白色节点，然后再框选电路和补放的节点，这样复制到Word文档内的电路原理图的侧边就不会被切掉，如下图所示（可将补放的节点放置成白色或无色即可消去可视节点）。

      最后，在Word2000等早期版本中，粘贴到Word文档中的电路原理图中的中文字符有时显示不正常，会出现乱码现象，造成这种现象的原因是字体设置不当，因为在Protel99SE中字符的默认字体为TimeNewRoman，放置中文字符时将字体改为宋体、楷体等中文字符即可避免乱码现象。
