HIOKI 3166功率测试仪的使用

　HIOKI3166功率测试仪是日本HIOKIE．E．公司生产的一款低压交流功率测量仪器，它能够测最任意一种接法的交流负载、、、、等参数。装在手提箱内可随身携带。其智能化程度高，操作菜单直观、易懂。

　一、功能简介
　　
　　功率测试仪可精确测量设备的电压、电流、功率等电力参数。

　还配有软件和接口可与计算机、打印机连接。功率测试仪有6种工作模式可供选择，下面分别简述之。

　1．NORMALMEAS（常规测量）：显示电压、电流、功率等参数的当前值（瞬时值）。在该显示界面按Fl可进行瞬时值、最小，最大值之间的显示切换。

　2.INTEGRATEMEAS（综合测量）：显示电压、电流、功率等更为详细的内容。在该显示界面下按Fl(SCR．KEY)弹出一个子菜单，有4个选项，分别是：(1)INSTANT（瞬时）；(2)MIN./MAX．（最小，最大）；(3)INTEGl/2（综合1/2）；(4)INTEC2/2(综合2，2)。

　移动光标选择选项可得到更多的数据信息。

　3．DEMANDMEAS（查询测量）：进入该模式后，按下Fl(SCRKEY)弹出一个子菜单。有6个选项，移动光标可选择查询当前值及历史数据。

　4．HARMONMEAS（谐波测量）：在此模式下，(1)按下Fl(DISP．显示)．弹出一个表格。移动光标可选择显示方式：有LIST（清单）GRAPH（条形图）WAVE（渡形图）等5个选项，再按Fl则选中该选项。

　(2)按F2（ITEM项目）弹出一个表格，移动光标选择你希望得到的电压或电流或功率更为详细的数据，再按Fl就可得到数值。

　5．SETTINC（设置）：进行功能设置，有取样方式、测试点、背景灯光、系统时间等设置．可根据需要和操作提示对各选项进行设置。

　6.FD(FloppyDisk软盘)：此模式需要单独的通用9595FDD单元此模式下可以对软盘里的数据执行规定的操作。有FORMAT(格式化)、RENAME（更名）、UPDATE（更新）、数据装入、删除等功能选项。

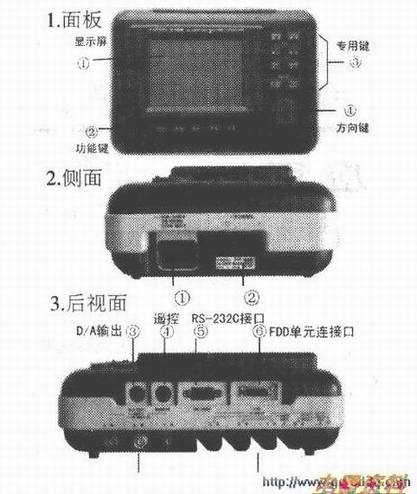

　二、外观和各部分名称
　　
　　电流墙②①电压输入二、注意事项1．电压采样点≤600V，电流采样点电流≤500A．采样点频率为50、60Hz、400Hz之一。

　2．电压要符合要求，接通电源后预热30分钟。

　3．接线时电压、电流要对应好，按色标接。电压取样直接用夹子夹在取样点上．电流取样用感应钳钳住取样线。注意取样钳放置方向应一致（箭头同向），钳口要合好。

　4．测量时，人和仪器都应处在安全位置。

　三、按键说明
　　
　　1、软功能键FI~F5的功能参看显示屏上对应位置提示单词，以下说明中“F4(RET)”等字样表示F4此时对应的操作是RE1’（复位）。

　2．显示屏右边专用键功能即字面含义，下面一一简述之。

　(1)WIRING键:连续按可循环选择接线方式，如下图，应选择和实际接线方式相同的方式。

　(2)CHECK键：检查设置，按下后弹出一个子窗口，有三个选项，A:Movetosetup（进入设置）；B：

　Movetowiring(进入接线)；C:Key-k（按键锁定）。移动光标按Fl（EXEC、执行）可选择选项。选择A则可检查初始设置，并可按测量需要对不符合要求的设置进行改动；选择B进入接线图示，与其对照检查接线是否正确；C是按键锁定选择，用功能键Fl、F2进行ON、OFF选择。选ON后按键被锁住，仅CHECK可以被响应。

　(3)1键连续按可循环选择取样点电流量程。

　(4)U键连续按可循环选择取样点电压量程。

　(5)PRINT键：打印(6)SAVE键：存储(7)DATARESET键:数据复位(8)START/STOP键：开始，停止测试(9)方向键，用来移动光标。

　四、测量实例
　　
　　以测量三相电动机功率为例，说明功率测试仪的使用步骤。

　1．按三相三线方式接好电压、电流取样线，取样点选在电动机进线接线柱处。

　2．合上电源开关，显示屏上会很快出现仪器型号等内容，片刻后自动进入上次关机前的测量显示状态，在下方有一个开、关电源时间的显示．接任意键该显示消失。有时也会直接进入模式选择界面，预热30分钟。

　3．选择测量模式按下F4（RET复位）则可进入模式选择界面，有6种工作模式供选择．测量功率可选NORMALMEAS。移动光标至NORMALMEAS后，按Fl（EXEC．执行）则进人显示界面。

　4连续按WIRING键注意显示变化，直至屏幕右下角窗口第一项也应出现3P3W（三相三线）。此时VOLT项Ul、U2出现，CURR项II、12出现。

　5．按CHECK键在弹出的子窗口中选择A则可检查初始设置，并可按测量需要对不符合要求的设置进行改动：选择B进入接线示意图，可与其对照检查接线是否正确。

　6．连续按U键、I键选择合适的电压、电流量程，屏幕右下角窗口有相应的数值显示。

　7、按DATARESET键，再接START/STOP键开始测试，显示屏上可直接得到功率读值。

　8、结束测试，关闭测试仪电源，取下采样线。若带电操作，要采取防触电、防短路措施，一定要注意安全。

　五、常见故障
　　
　　一般易出现功率显示值明显和实际值相差太多的问题，这很可能是接线不对造成的。可按以下步骤进行检查：l．按CHECK键，移动光标选择“Movetowiring”再按Fl(EXEC.执行)。2进入接线示意图界面后，按Fl(START，开始)则于F始检测。同时弹出一个检测项目单，检测完毕后，正确的项目后出现一个“0“．错误的项目后出现一个“×”，同时出现提示语。纠正错误的项目后就会得到正确的显示值。

　一般都是电流感应钳的方向错误或取样电流、电压不对（相位错不影响数值显示）．调整后即正常。
