用Protel 99功能实现电动机控制电路的绘制

　　Protel99是一个基于Windows平台的32位设计系统，它具有丰富多样的编辑功能、灵活有序的设计管理手段，提供了出色的在线库编辑和库管理，是电子设计工作者的首选。这里另辟蹊径，用Protel99原理图设计系统及其原理图元件库编辑等功能实现电动机控制的绘制。
　　
　　电动机控制电路是为了便于阅读与分析控制线路，根据简明、清晰、易懂的原则，采用电气元件展开的形式绘制而成。其中的电气元件按照它在电路中的不同作用，同一元件的不同部分可能画在不同的位置，也不反映电气元件的大小，但同一元件用国家标准规定的同一文字符号表示，在控制电路中，为了区分同一元件不同部分的不同功能，在相同文字符号下，又用不同的数字序号予以区别。
　　
　　一、制作电工电气元件库及其元件
　　
　　1、创建电工电气元件库
　　

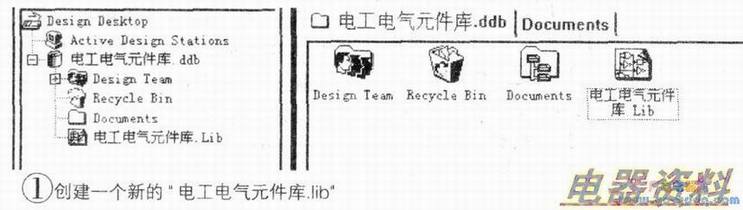

　　启动原理图元件库编辑器，创建一个名为“电工电气元件库．ddb”的设计数据库文件，在该设计数据库中创建一个原理图元件库文件“电工电气元件库．lib”。具体方法如下：（1l启动Protel99，新建一个设计数据库文件“电工元件库.ddb”；(2)进入设计文件夹“Documents”；(3)执行菜单命令【File】／【Newl，出现【NewDocument]对话框。双击对话框中的图标即可创建一个新的“电工电气元件库．lb”。如图1所示。

　　2、制作电工电气元件库中的元件
　　
　　绘制电气控制线路图时，组成控制线路的各个元器件均要用图形符号表示出来，而且要用文字符号表示出各个图形名称。为了便于设计、阅读、安装和使用，电气控制线路必须采用统一的符号、文字、标准和方法。如电动机(Ml、保护器件(F)、、接触器(K)、开关器件(Q)等。可以参考电工系统图形符号(GB4728.1-85)、电气设备基本文字符号(GB7159-87)、电气设备常用辅助文字符号(GB7159-87)。
　　

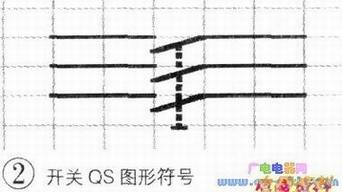

　　下面谈谈如何在Protel99中实现电气元件符号的画法，从而组成一个电工电气元件库。我们就制作一个如图2所示的开关QS。

　　(1)按前所述进入原理图元件编辑器，在当前的元件库文件中所默认的即将制作的新元件名称为“Component_l"。
　　
　　(2)执行菜单命令【Tools】【RenameComponent】，会出现更改元件名称的对话框，在该对话框中将新建元件的名称改为“QS”，然后单击按钮即可。
　　
　　(3)执行菜单命令【Optionsl【DocumentOptions】，弹出对话框中选中复选框【Snapl栏设为“5”，【Visible】　栏设为“10”，然后单击按钮即可。
　　
　　(4)执行【View】/【Toolbars】/【Drawingtoolbar】命令，打开原理图元件库绘图工具栏(Drawingtoolbar)。
　　
　　(5)按ageUp]键将工作区放大至合适的区域。
　　

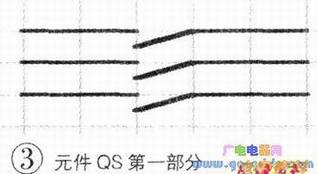

　　(6)单击画直线工具钮，出现十字光标后，按下[Tab]键可修改线的粗细与颜色，在此不作修改，绘制元件“QS”的第一部分实线，如图3所示。

　　(7)重新执行菜单命令【Options】【Document Options】，弹出对话框中选中复选框【Snap】栏设为“1”，【Visible】栏设为“10”，为画虚线作准备，然后单击按钮即可。
　　
　　(8)单击画直线工具钮，绘制元件“QS”的第二部分虚线，完成如图2所示。
　　
　　【91执行菜单命令【File】／【Save】或单击主工具栏中的按钮即可将新建的元件“QS”保存在当前的元件库文件“电工电气元件库．lib”中。
　　
　　如果要制作其他的新元件，执行菜单命令【Tools】/【New  Component】，即可打开一个空白的绘图区，然后重复上述操作步骤即可。
　　

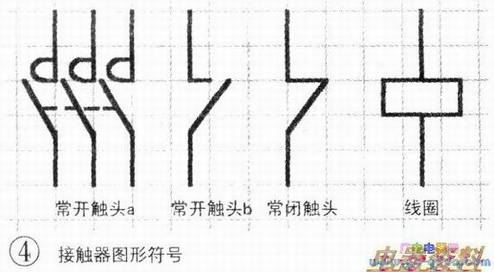

　　有了简单电气元件制作基础后，下面再介绍较为复杂的元件做法，众所周知，(KM)具有接通和分断负荷的作用，主要用于电动机、电热设备、小型发电机、电焊机和机床电路中，是电力拖动系统中使用最为广泛的电器元件。在控制电路中有四种图形符号，如图4所示。
　　
　　具体做法如下：
　　
　　第一步，执行菜单命令【Tools】/【NewComponent】，即可打开一个空白的绘图区。第二步，按照前面所述(1)至(8)的过程完成(A)常开触头a。第三步，执行【Tools】/【New Part】命令，完成(B)常开触头b。第四步，重复第二步两次分别完成(C)线圈和(D)常闭触头。第五步，执行菜单命令【File】/【Save】或单击主工具栏中的按钮即可将新建的元件“KM”保存在当前的元件库文件“电工电气元件库．Iib”中。
　　
　　如此反复操作，“电工电气元件库．lib”即可创建，为制作控制电路的作准备。
