金属U.H.F类型探测器

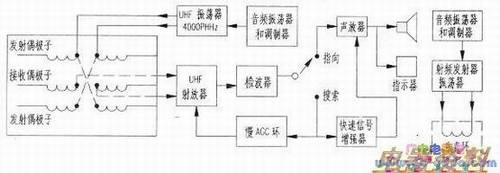

　这个金属探测器有几个独特的操作特征。下图是其方框图。UHF探测器能够检测金属目标或者非金属目标，并能鉴别出这些目标的区别，以及一般岩石不连续的杂乱回波。操作时有点类似于平衡探测器，只是工作是400兆赫，探测环由感性加载的偶极子天线阵列组成而取代之。系统使用具有接收偶极子的两个发射偶极子。在没有任何目标的情况下因为平衡的输出而产生一个8字形方向图，在接收器偶极子里形成的电压基本相约。任何具有不同和介电常数的目标从周围媒介一旦出现．就颠覆了平衡并且产生一输出信号。

　UHF探测器具有两种工作模式，这就是“搜索模式”和“指向模式”。在“搜索模式”里，所有返回的乱真回波都被一长时间常数自动增益控制环路平均掉。任何方向图形的改变被一放大充分放大，在搜索阵列直接指示目标的边缘。而在“指向模式”里，接收机的输出是对幅度敏感的，可以使用仪器来描绘出被埋的目标。UHF探测器主要用于军事上探测金属矿和非金属矿。
