指针万用表交流电压的测量

　在用指针测量交流时，测量必须有整流装置，把交流变为直流。件可以采用锗或硅，也可以采用氧化铜整流。整流器件的反向越大，正向越小，整流器件质量越好。交流电压测量电路的有两种：一种是半波整流电路；另一种是全波桥式整流电路。

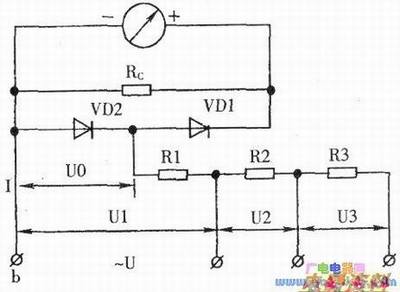

　①半波整流如下图所示。
　　
　　当某一时刻，被测电压为正半周时，a端为正，b端为负。此时二极管VD1正向导通，VD2反向截止。被测的交流通过分压R3、R2、Rl，经VD1流过表头和分流电阻Rc，到达b端与被测电路构成闭合回路。

　被测电压为负半周时，a端为负，b端为正。VD2正向导通，VD1反向截止，被测电流直接从VD2流入分压电阻Rl、R2、R3到达a点，并不经过表头和分流电阻RC，这样在交流电压的一个内，表头中通过的是经过半波整流后的直流电流，这是一种方向不变而大小却不断变化的周期性。



　②全波整流电路。
　　
　　电路采用四个整流器件VD1、VD2、VD3、VD4，构成全波桥式整流电路。当被测电压正半周时，a端为正，b端为负。

　VD1、VD4正向导通，VD2、VD3反向截止，被测电流经开关S、分压电阻R3、R2、Rl及VD4流过表头和分流电阻RC再经VD1到达b点，构成回路。被测电压负半周时，a端为负，b端为正。VD2、VD3正向导通，VD1、VD4反向截止，被测电流经他流过表头和分流电阻Rc，再经VD3流过Rl、R2、R3到达a端，构成回路。

　③全波整流电路，如图所示。

　在全波整流电路中，正半周和负半周均有电流通过表头，但流过表头的电流是经全波整流后较为连续的脉动电流。
