空调开关输入电路工作原理及检修

　开关输入是通过用按钮开关实现空调器功能控制的电路，它将开关量信号转换成所能接收的数字量信号，即1或0。其电路主要有如上图、下图所示的三种。
　　

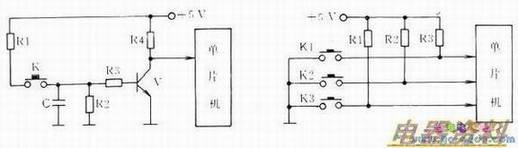

　　 (1)如上图(a)所示，当开关K断开时三极管V处于截止状态，其集电极为高1。当开关K闭合后，5V通过Rl、R2分压送入三极管基极，此时三极管V正偏导通，其集电极由高电平1变为低电平o。这样通过输入电路就将开关的闭合与断开转换成数字信号0或1，并输入到单片机进行功能自动控制。
　　
　　(2)如上图(b)所示，当开关Kl、K2断开时，由于R1～R3的作用，单片机三个信号输入端均为高电平1。当某开关闭合时，由于开关一端接“地”，所以此时单片机输入脚也相应为低电平0。单片机经内部分析判断后，控制相应地输出电路工作。

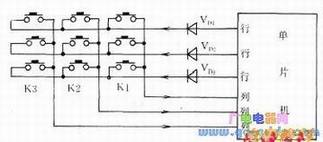

　(3)在下图中，正常时触摸按钮为常开状态，此时单片机对整个键盘进行一次扫描看是否有键按下。如果有键按下，则进行逐行扫描，以判断按下的键哪一行在哪一列。扫哪一行时单片机就向该行输出信号，该电路中VDl～VD3用以防止输入信号对输出信号的干扰。

　由于开关输入电路比较简单，其主要故障多为某按键不起作用或接触不良。检修可通过测量单片机输入端的电位高低来判断开关电路是否正常。其主要损坏元件多为触摸按键接触不良，三极管V损坏，以及印刷电路板过脏或接插件接触不良。
