空调温控电路工作原理

　空调器主板常见温度检测电路有如下四种形式，电路分别如下图所示。
　　

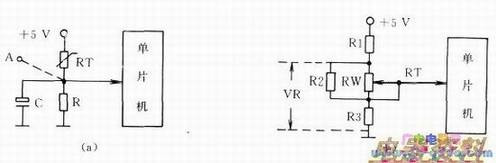

　　(1)下图(a)是将室温变化通过热敏RT与R分压转换成信号，此信号在内与基准信号进行比较，最终控制压缩机开与停。C用于防止电压变化过快。RT为负热敏，即温度降低电阻值增大，温度升高电阻值减小。通常热敏电阻值是指在25℃时所测到的电阻值。
　　
　　 (2)下图(b)是通过改变电位器RW中心抽头位置来改变电压VR大小，这样就决定了压缩机开停机时间的长短。Rl、R3为温控电路提供基准电压，在单片机内与温度采样信号进行比较，然后控制压缩机的开与停。

　　

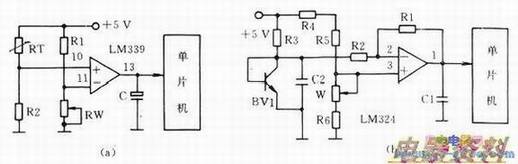

　　(3)下图(a)为温度检测电路。该电路由外围元件与LM339电压比较器组成，其中：Rl为分压电阻，RW为调节基准电压，RT为热敏电阻，R2为分压电阻。
　　
　　当室内温度高于设定温度时，LM339的10脚电位大于11脚电位，其13脚输出高，一此时压缩机开始运行。当室内温度低于设定温度时LM339的10脚电位小于11脚电位，其13脚输出低电平，空调器停止运行。
　　
　　(4)下图(b)温度检测电路由LM324和感温三极管ST102和外围元件组成。该感温元件利用三极管b、e极之间电阻的非线性，即阻值随温度变化而变化，电阻R3与三极管b、e串联后，为LM324输入端提供温度采样电压。R4、R5、R6、W为集成运放器LM324输入端提供基准电压。当LM324反相输入端低于同相输入端电位时，LM324输出高电平。当反相输入端高于同相输入端电压时，LM324输出脚为低电平。单片机通过对LM324输出脚电位高低的检测，实现室温的自动控制。Rl为反馈电阻，Cl、C2为高频。
