空调机型选择电路工作原理与检修

　　机型选择是在设计空调器时，为了增加电路板的功能以及适应性，即增加部分电路元件，而达到电路板互换的作用。　　
　　

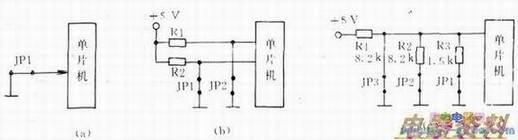

　　机型选择电路按其电路结构分为如下图所示的三种，其电路的工作过程如下。
　　
　　(1)如下图(a)所示，正常时通过JP1接地，电路板为单冷型。当短接线JP1断开，即单片机管脚悬空时电路板为冷暖型。
　　
　　(2)在下图(b)电路中JP1、JP2为机型选择短接线。当JP1或JP2接通时，单片机管脚为低；当JP1、JP2断开时，单片机管脚为高电平。该电路是通过短接线的通断来达到选择机型目的的。
　　
　　(3)在下图(c)中，正常时三个短接线全部断开。当JP1接通时单片机管脚为低电平，此时电路板为单冷型。当JP2接通时，单片机管脚由Rl与R2分压。所以其为2.5V，此时电路板为冷暖型。当JP3接通单片机管脚电压为3.5V，即主电路板为其它机型。

　　由于机型选择电路比较简单，所以很少出现故障，在检修时只需仔细观察印刷电路板有无断路点或故障，一般用就能很容易发现故障点。
