空调过零检测电路工作原理与检修

　　过零检测主要作用是，当过零时，控制双向，因过零时激励双向可控硅可以减少干扰，此信号还可作为计数或时钟之用。

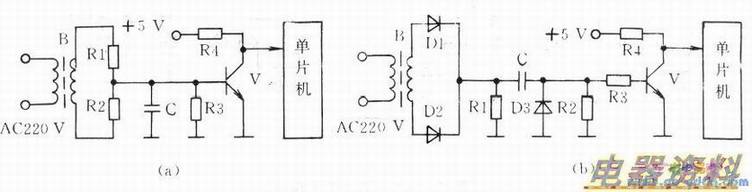

　该电路有两种形式，电路如下图所示，其原理与功能如下。
　　
　　(1)在下图(a)所示的电路中，B为电源，Rl、R2为，C为高频，R3为分压，R4为集电极负载。
　　
　　当交流正半周信号输入时，三极管V导通，负半周时三极管V截止，这样就在三极管集电极上输出与电源同的方波信号，此信号被送入单片机中断脚后，进行过零控制。
　　
　　(2)下图(b)与上面介绍的过零检测电路原理基本相同，所不同之处在于用整流VD1、VD2替换下电阻Rl、R2，增加了耦合C、负载电阻Rl，该过零检测信号由三极管V集电极输出与电源同频率的方波过零信号。

　　过零检测电路常见故障多为三极管或耦合电容损坏，当其损坏后会造成空调器无电源显示、不接收遥控信号，按动强制开关或自动开关，空调器不工作。
