空调风速检测电路工作原理与检修

　风速检测是通过检测风机转速，而达到控制调整风机速度的目的，该电路主要用于过零控制的驱动电路。
　　
　　风扇电机转速检测电路主要由元件组成，电路有两种形式：
　　

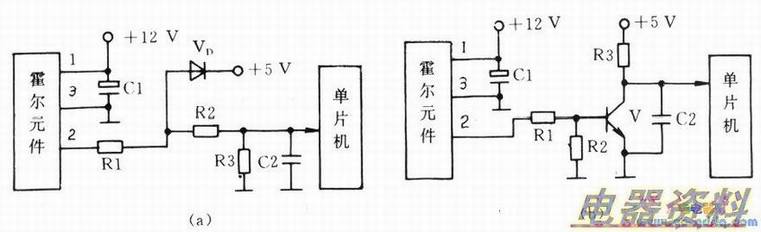

　　(1)下图(a)是通过霍尔，将风扇电机转速信号经R2送入内进行速度自动控制（即风机每转输出1个或几个脉冲信号）。Cl、C2为低高频，为放电提供通路。
　　
　　(2)下图(b)电路与上述电路工作原理基本相同，所不同之处是增加了一级三极管放大电路，Rl、R2为分压，R3为。

　　风速检测电路常见故障多为霍尔元件损坏或三极管V损坏，其故障现象为风扇电机速度过高，因而不能调节。霍尔元件安装在风扇电机内部，检修时可用测量霍尔元件接插件“一”与信号输出脚之间有无直流脉冲。通电状态下，用手转动内风机轴，有电压输出，说明霍尔元件正常；无电压输出说明霍尔元件损坏。在不插霍尔元件时，故障现象多为内风机运转几分钟或几秒钟后空调器自动保护；内风机转速失控，接通空调器自动保护。
