空调蜂鸣器与步进电机驱动工作原理

　　由于蜂鸣器与在驱动时和其它电器元件的驱动过程有所区别，所以下面介绍各自的驱动过程。
　　
　　(1)蜂鸣器驱动电路原理。蜂鸣器驱动电路和一般驱动电路完全相同，只是输出的是脉冲信号，所以蜂鸣器才能发声，蜂鸣器有两脚和三脚之分，因此驱动电路也有所区别。
　　

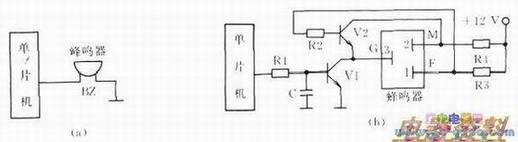

　　①下图(a)为直接驱动式蜂鸣器电路，即单片机输出4 M脉冲信号使蜂鸣器发生断续蜂鸣声。也有通过三极管驱动的蜂鸣器电路。
　　
　　②下图(b)为三极管驱动蜂鸣器电路，Rl为限流，Vl为驱动三极管，C为电路，BZ为三脚蜂鸣器，R4、R3为，R2为发射极偏置。
　　
　　(2)步进电机驱动原理。由于步进电机有四个绕组，所以其导通状态需根据电机正反转要求，分别由单片机输出控制信号。其驱动电路和普通驱动电路完全相同。
