空调显示电路的工作原理与检修

　显示是用来反映空调器工作状态和功能的电路，按其电路结构可分为、、液晶显示电路三种形式。
　　
　　1．显示电路原理
　　

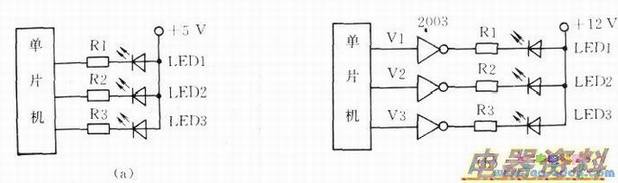

　　(1)二极管显示电路。下图(a)为直接驱动二极管显示电路。单片机输出高时，由于反向截止，所以不显示；当单片机输出低电平信号时，发光二极管正向导通，显示空调器运行状态。其中R1～R3为限流。
　　
　　下图(b)是通过驱动的二极管显示电路，它与直接驱动发光二极管显示电路相比，只是增加了单片机的驱动功率。其中R1～R3为限流。

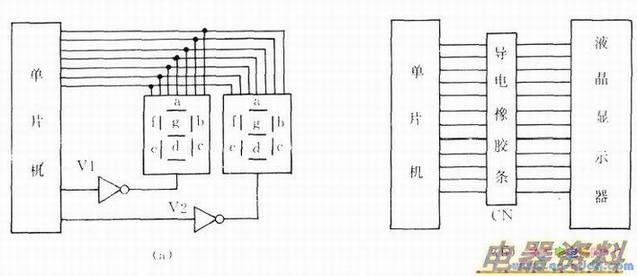

　　(2)数码与液晶显示电路。下图(a)为数码管显示电路。其中，显示采甩共阴极数码管，两个七段的字段引脚单片机位号输出脚。其中Vl用来显示个位，V2用来显示十位，当单片机输出信号加到数码管A～G脚，此高电平信号经Vl、V2反相驱动器输出低电平，这样就使数码管具备了发光条件。

　　下图(b)为液晶显示电路。该电路比较简单，它由单片机直接驱动，其中CN为导电橡胶，它主要用来连接单片机和液晶显示板。当单片机有交流信号输出时，就会显示出相应的功能。

　　
　　2．显示电路检修
　　
　　由于显示电路比较简单，所以检修时可通过检测单片机输出电位来判断故障是出在显示电路还是在单片机本身。
　　
　　显示电路常见故障为导电橡胶接触不良，数码管、发光二极管、液晶显示板损坏。检修时，通过测量限流、反相驱动器、发光元件的好坏进行故障判断。
