空调光耦合双向可控硅驱动电路

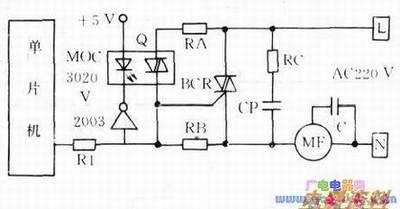

下图是光耦合双向驱动。该光电耦合输入电路同图5-35(a)原理完全相同,下面介绍不同之处。光耦合输出端通过RA限流接220V,RB门极用于提高抗干扰能力,RC和CP主要用于保护双向可控硅不被,MF为风扇电机,C为风机运转。
当输出控制信号时,光电耦合器4脚输出触发信号使双向可控硅导通。由于可控硅串联在风机电路中,所以通过改变双向可控硅的触发脚就可改变交流输出,从而达到改变风机转速目的。双向可控硅在交流过零时,单片机才输出控制信号使可控硅导通,单片机输出触发信号由风机测速电路提供。
