单冷型窗式空调器电路原理分析

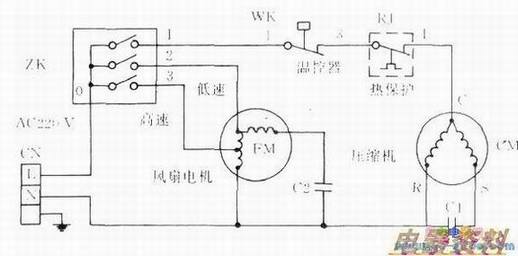

　　单冷型窗式空调器只能用于夏季制冷和去湿，不能向房间供暖，单冷型窗式空调器如下图所示。
　　
　　其中，ZK为主控开关，WK为温控器，CM为压缩机电机，为双速风机，RJ为过载保护器，CN为接线排，Cl、C2为压缩机与风机运转。

　从图中可看出，主控开关ZK置于关机位置时，ZK所有触点均不导通，不带电，整机停止工作。
　　
　　当ZK置于弱风挡时，其触点0-2接通，L→ZK的0-2→风机低速挡，风扇电机低速运转。
　　
　　当ZK置于弱冷挡时，其触点0-1、0-2接通，风扇低速运转，同时L→ZK的0-1→WK→RJ→压缩机公共点C。当WK和RJ导通时压缩机运转，空调器处于低速制冷状态。
　　
　　当ZK置于强冷挡时，其触点0-1、0-3接通，风机高速挡接通，压缩机回路被接通，空调器作强冷运行。
　　
　　当ZK置于强风挡时，其触点0-3接通，空调器高速通风运行，以上电路均由主控开关控制各电路的通断，并由温控器WK控制压缩机的开停。
