单冷除湿型空调器电路分析

　单冷除湿型空调器包括压缩机、四通阀、室外换热器、室内换热器、空调单向阀、除湿单向阀、空调毛细管、除湿毛细管。空调系统的室内侧与室外侧由三条管路分别相连；室内换热器分为前后两部分；前后两部分室内换热器通过四通阀的换向工作：两部分室内换热器将成为蒸发器，也可分别成为蒸发器、冷凝器。这种系统既具备普通空调器的制冷特性，又具备加温、恒温除湿功能。可实现高效、大能力、连续、加温、恒温、低噪音的除湿，实现一机二用，解决了现有空调器除湿的不足之处，避免了现有除湿机的及使用麻烦。

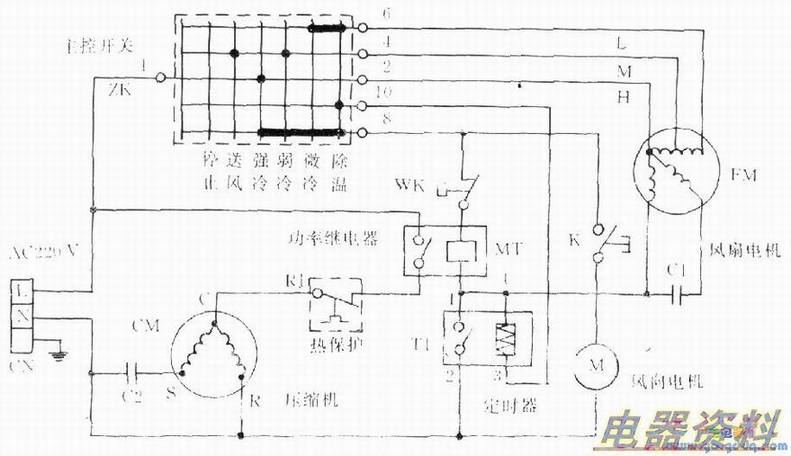

　此如下图所示，它与单冷电路最大区别是增加了独立的除湿功能，其中，ZK为主控开关，WK为温控器，MT为功率，Tl为双金属定时器，K为导风电机开关，M为风向电机，RJ为过载保护器，为风机，CM为压缩机电机，C1、C2为压缩机与风机运转。

　　从图中可看出，当ZK置于关机位置时，所有的触点均不通，整机停止工作。
　　
　　风扇电机控制回路。当主控开关置于送风挡时，其触点1-4闭合，L→主控开关1-4→风机中速挡。N→Tl常闭触点2-1→风机FM公用端形成回路，即风机运行。
　　
　　空调器强冷控制回路。如将主控开关置于强冷位置挡时：
　　
　　①ZK的1-0触点接通，电源L→主控开关1-2→风机高速端子。电源N→Tl常闭触点2-1→风机FM公用端子形成回路，使风机高速运行。
　　
　　②ZK的1-8触点接通，电源L→主控开关1-8→导风开关K→导风电机M→N形成回路。导风电机受导风开关控制。
　　
　　③ZK的1-8触点接通，电源L→主控开关1-8→温控器WK→功率继电器线圈MT→双金属片定时器1-2形成回路，此时功率继电器常开触点闭合。压缩机主回路工作过程：电源L→功率继电器常开触点→过载保护器→压缩机。
　　
　　电源N-压缩机运转绕组和器C2。
　　
　　空调器弱冷控制回路。如将空调器主控开关置于弱冷位置时：ZK的1-4触点接通，电源L→主控开关1-4→风扇弱风端子。电源N→Tl常闭触点2-1→风扇电机FM公用端子形成回路，使风机中速运行。压缩机控制与主回路工作过程同强冷工作时完全相同。
　　
　　空调器微冷控制回路。如将空调器主控开关置于微冷位置时：ZK的1-6触点接通，电源L一主控开关1-6→风扇弱风端子。电源N→Tl常闭触点2-1→风扇电机FM公用端子形成回路，使风机低速运行。压缩机控制与主回路工作过程同强冷工作时完全相同。
　　
　　空调器除湿控制回路。如将空调器主控开关置于微冷位置时：
　　
　　①ZK的1-6触点接通，电源L→主控开关1-6→风扇弱风端子，电源N→Tl常闭触点2-1→风扇电机FM公用端子形成回路，使风低速运行。
　　
　　②ZK的1-8触点接通，电源L→主控开关1-8→导风开关K→导风电机M→N形成回路，导风电机受导风开关控制。
　　
　　③ZK的1-8触点接通，电源L→主控开关l-8→温控器WK→功率继电器线圈MT→双金属片定时器1-2形成回路，此时功率继电器常开触点闭合。压缩机主回路过程：电源L→功率继电器常开触点→过载保护RJ→压缩机公用端子C。
　　
　　电源N→压缩机运转绕组→电容C2，此时压缩机开始运转。
　　
　　④ZK的1-2触点接通，电源L→主控开关1-2→双金属片定时器的3端。电源N→双金属定时器常闭触点2-1→其4脚形成回路使定时器开始计时。当定时达到6分钟后，双金属片定时器常闭触点断开，从而切断压缩机控制回路和风机供电电路，这时压缩机与风机停止工作，但导风电机开停不受控制。
　　
　　当定时器延时断电5分钟后，双金属片定时器常闭触点闭合，从而接通压缩机和风扇电机控制回路，此时空调器又工作在制冷状态。当运转时间达到6分钟后，双金属片定时器又切断压缩机与风机控制回路，如此反复就达到除湿的目的。
