电磁炉同步电路、振荡波形发生电路

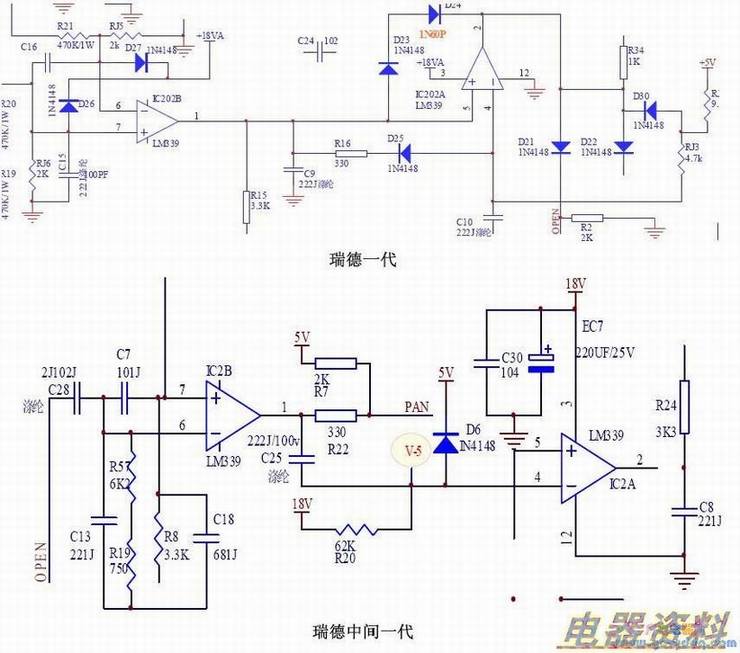

　同步模块的主要作用是控制的开关同步。它由比较器构成，电压比较器的正极检测C极电压，当检测的电压值大于负输入端时，比较器的输出端会有一个高；当检测电压值低于负输入端时，在比较器的输出端就会有一个低电平。该信号送到后面的波形发生，与三角波进行修正后送到后面的功率控制电路，以控制IGBT的导通与截止。
　　
　　波形发生模块主要是产生标准锯齿波形。它由电压比较器、积分和钳位等构成，它在比较器的端产生波形，然后和送过来的同步信号，功率控制信号进行波形修正由输出端输出接近于方波的控制信号。
