电磁炉LC振荡电路

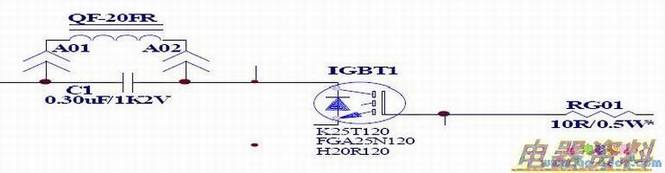

　LC振荡电路是电磁炉的主要电路之一，主要是利用了LC并联谐振的原理时行工作。具体的工作过程如下：当的C极为0V时，导通，此时的（线圈）进行储能，当IGBT由导通到截止时，此时由于（线圈）的作用，还会沿着先前的方向流动，由于IGBT关断，电感只能对谐振充电，从而引起C极上电压升高，随充电电流变小直至为0时，C极电压最高（此值是选择IGBT耐压指标的直接依据）。从这个时候开始，谐振电容开始放电，此时C极电压变低，当达到接近0V时，由控制电路检测、监控到这个值，再次打开IGBT，又一循环开始；所以电感（线圈）与振荡电容不停的进行充电，产生振荡波形。
