电磁炉高压保护电路

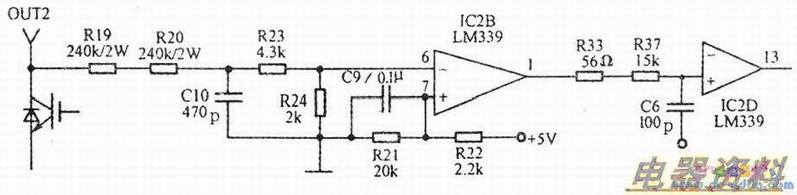

　电磁炉高压保护主要用于检测管集电极，防止该电压过高而损坏管，高压保护电路原理如下图所示。
　　
　　高压保护电路主要由取样R19、R20及运放2B等组成。R19、R20、R23、R24分压取自IGBT管集电极(OUT2)，输入至IC2B的⑥脚；R22、R21分5v电压作为运放的比较基准，输入至IC2B的⑦脚。
　　
　　当IGBT管的C极电压超过1200V时，IC2B的①脚输出将会由高变低，此信号将会影响脉宽电路，缩小IGBT管驱动占空比，缩短IGBT管导通时间，从而降低IGBT管集电极电压，达到保护IGBT管的目的。
　　
　　其中，C10对IGBT管集电极电压有衰减和延迟的影响，可以衰减IGBT管集电极的尖峰电压。
