电磁炉过压/欠压保护电路

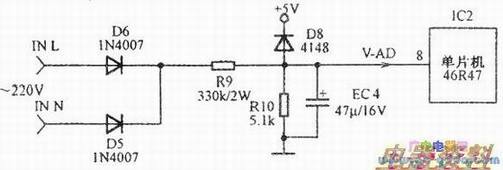

　电磁炉过压/欠压保护又称检测电路，电路原理如下图所示。
　　
　　电压取样信号取自电磁炉交流输入端，交流信号经D5、D6全波整流的、电压通过R9和Rl0分压，EC4平滑后，得到取样信号送到V-AD接口（⑧脚）。单片机根据检测此电压信号的变化来检测电磁炉的输入电压，从而自动做出各种动作。
　　
　　工作时，单片机时刻检测输入交流电压的变化情况，若电压过高或过低时（一般165～265V电压为正常），单片机将会发出保护的指令，停止加热；同时，根据检测到的电压及信号，自动调整做功率恒定处理。
