电磁炉浪涌保护电路

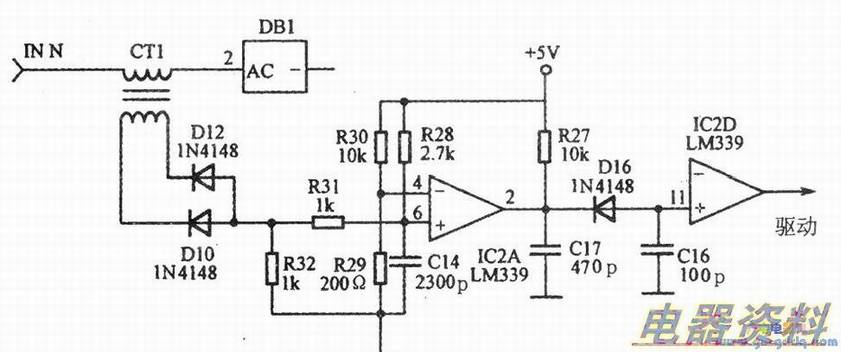

　电磁炉浪涌保护主要是针对市电电网中出现的异常浪涌冲击，及时关断管的工作，防止爆管而进行的保护。浪涌保护电路的取样形式有两种：一种是在市电输入端；另一种是在+300 V处。浪涌保护电路的工作原理如下图所示。
　　
　　浪涌保护电路工作原理：从器CT1的二次侧取样得到输入电压情况，这个电压点会随市电而发生变化，经R31、R32、R28分压输入到比较器2A的⑥脚：比较器IC2A的④脚由R30、R29分压产生一个稳定的基准电压。该两路电压经比较器比较后，从IC2A②脚产生下降沿（低），钳位D16导通，导致IC2D的11脚电位降低，从而使管暂时停止工作。只有当电网上的浪涌消失后，整机才能再次进入加热状态。
