彩电黑屏故障的原因分析与检修方法

　一、故障分类及原因
　　
　　彩电黑屏、有伴音故障分两类：第一类是黑屏、有伴音、有字符，这类故障说明行、场扫描、视放电路基本正常，且显像管发光条件(显像管灯丝、加速极电压、阳极高压正常)具备，故障主要在亮度通道(含亮度控制电路，包括ABL电路故障)或亮度信号丢失或电路(矩阵电路)出现故障；第二类故障是黑屏、有伴音、无字符。第二类故障涉及的范围较广，除上述原因外，还有以下原因：
　　
　　1.显像管本身损坏或发光的电压条件不具备，比如显像管灯丝电压、加速极电压或阳极电压没有或太低，导致显像管不发光。

　2.行或场逆程脉冲丢失，使沙堡脉冲无法形成，导致亮度或解码电路关闭。

　3.视放电路低压供电(通常为+9V或+l2V)开路或视放集成块虚焊或损坏，使视放电路停止工作。

　4.自动阴极连续校正电路发生故障。现在大部分新型彩电末级视故都采用了TDA6101Q/TDA6103Q,TDA6107J/TDA6108J、TDA6111、TDA6120等视放块，它们与信号处理(比如：OM8838/OM8839、TDA8841/TDA8842/TDA8843/TDA8844等)有黑电流反馈环路，通过对反馈电压的检测，控制电路将对显像管暗、亮平衡进行自动调整，使机器无论在冷、热状态下均处于最佳平衡状态。如果检测到的反馈电压异常，控制电路就会输出一控制电压，关闭解码电路输出的R、G、B三基色信号，从而导致果屏故障。

　三与CPU的接口电路不良或存储器内数据改变，使亮度通道关闭，从而出现黑屏故障。

　6.场输出电路故障。场输出电路出现故障不一定出现一条水平亮线故障，这是1为场输出电路损坏后将会导致无场逆程脉冲反馈至CPU或相关小信号处理IC，致使CPU输出消隐信号或小信号处理IC关闭亮度通道而出现黑屏。7.消亮点电路故障。当消亮点电路出现故障后，部分机型的末级视放电胳将舍停止工作，从而出现黑屏故障。

　8.视频静噪电路出现故障。部分彩电设置了在自动搜台或切换频道时的静噪电路(即出现果屏)，如果这部分电路出现故障，也会导致正常收看状态下出现黑屏。
　　
　　二、故障检修方法
　　
　　1.提高加速极电压法
　　
　　如果发现在开机瞬间有高压声，且稍后显像管灯丝已点亮，这时可将加速极电压调高，通常可见以下情况之一：

　(1)荧屏仍无光栅。这种情况说明加速极电压仍低，比如显像管座的聚焦极严重漏电，也会使加速极电压严重下降，这是因为：，加速极电压通常是由聚焦极电压分压而得。

　另外，加速极波波或加速极过压保护器严重漏电或短路，或内部加速极电压输出电路损坏，均会导致加速极电压为或过低。

　(2)荧屏出现满屏回扫线。这种情况说明亮度通道(含色度解码电路)或相关的控制电路出现故障或亮度(视频)信号丢失。比如解码/视频集成块内部电赌很坏、沙堡脉冲形成与传输电路元件(含行、场逆程脉冲传输电路元件)损坏、ADL电路动作(含ABL电路元件本身惯坏)、视频通道内维修开关或接插件接触不良。

　(3)屏幕上出现一条水平亮线或亮带。

　这是飞利浦机芯彩电围场逆程脉冲丢失导致沙堡脉冲异常，继而使视放截止而引起无光栅故障的典型表现，其故障部位主要发生在场扫描电路，常见原因有场锯齿波形成电路元件不良，或因场输出块逆程升压失容导致的场输出集成块损坏。

　2.波形法
　　
　　波形法就是用示波器直接检测有关测试点的信号波形来确定故障范围的一种常用方法。例如，当怀疑亮度信号丢失时，可按信号流程从前向后逐级跟踪信号，若某级(或集成块某脚)无信号波形或幅度不足，就可判定该级存在故障。再比如怀疑沙堡脉冲异常或丢失时，接行逆程、场逆程脉冲传输信号的路线分别跟踪行、场信号波形，就可快速查出故障点。如果行、场信号波形正常，但没有沙堡脉冲波形，则基本可以判定是集成块内部的沙堡脉冲发生器损坏，不过这种情况比较少见。

　3、电压法
　　
　　在没有示波器时，也可用电压表检测有关测试点的电压来判定故障的范围。比如，若检测解码/视频集成块的ABL端(或亮度控制端)的电压很低，甚至为负值，则说明视频通道截止正是ADL电路动作所致。而视频通道截止(关闭)的重要标志就是显像管三阴极电压在l75V以上。再比如，在TDA8362/TDA8361机芯的彩电中，若TDA8362/TDA8361(38)脚(沙堡脉冲输出端)电压由正常的0.6V上升至1.5V以上，就可基本确定是场输出块损坏或场逆程脉冲传输电路信号中断。还有，当测得TDA8305A(6)脚(沙堡脉冲输出油正常的1.3V左右升至2V以上时，也可基本判定场输出级工作异常，或行、场逆程脉冲传输电路有问题，致使信号中断或幅度不足。

　4.连通法
　　
　　该方法“顾名思义”，就是将某级输入、输出端直接交流接通或直接接通某点，从而来判定故障范围。主要适用于视频信号的耦合电路、切换电路及控制电路。比如，当怀疑某一级视频信号耦合电路或切换电路不良，导致信号中断而引起无光栅时，可用一只2.2μF～10μF电容跨接于信号的输入与输出端，同时观察光栅是否出现，来确定被怀疑电路是否有故障。再比如，当测得视频/解码集成块亮度控制端电压偏低，而怀疑亮度控制电路有问题时，可将一只47kΩ电位器一端接至l2V，滑臂接入亮度控制端，然后逐步减小电位器连入电路的，使控制端电压升至正常，并观察光栅是否出现。如果出现，说明故障的确在亮度控制电路；若仍无光栅，则说明亮度通道有故障或亮度信号丢失。

　5：断开法
　　
　　当怀疑无光栅故障系某电路引起时，可断开这部分电路，然后观察光栅或电压是否恢复正常，从而来确定故障点。例如，不少彩电的CPU都有字符快速消隐信号输出端，当CPU检测不到行、场同步信号(多数实际是行、场逆程脉冲信号)，或检测到的信号异常时，有的CPU在该脚就会持续输出一消隐信号，使视放电路截止，从而出现无光栅故障。如果断开该脚后，光栅出现，就说明彩电的行、场同步信号传输电路存在问题，或CPU本身存在问题。另外，如果测得显像管加速极电压太低或没有，可断开至视放桩的加速极电压引线，如果断开引线后，测加速极电压引线上的电压正常，就可断定是显像管座加速极严重漏电或加速极电压电容短路，或加速极过压放电器短路(含严重漏电)。

　6.法
　　
　　在灵活应用上述方法确定故障范围后，为确定具体故障点，一般要用到电阻法。比如，是否击穿、开路，电容是否漏电或击穿，电阻是否变值或开路，线路铜箔是否断路，均要通过检测其电阻值来予以确认。

　三、故障检修步骤该故障检修步骤如下：

　1.有伴音、无字符、无光栅故障的检修思路及步骤
　　
　　(1)观察灯丝是否点亮。如不亮，查行管b极有无负压(有条件者可检测行管b极有无激励波形。由于不少机型伴音电路的由提供，故即使行输出电路未工作，也会有伴音)。若无负压或无激励波形，则应对行扫描电路进行检查。如果有负压或有激励信号波形，就应检查灯丝供电电压，若没有，就应检查灯丝电压供电回路。若灯丝电压正常，则说明显像管灯丝已断。

　(2)如果灯丝已点亮，且在开机瞬间可听到“沙”的高压声(如高压正常，试电笔在离高压帽l0cm处就可见氖泡被点亮)，则可测显像管加速极电压。若在1OOV以下，则应接上述断开法焊下行输出至视故板的加速极引线，再测引线上电压。如仍低或为零，则表明行输出变压器内加速极电压提供电路有问题。反之，则可能是视放板上的显像管座或加速极电压滤波电容(或过压放电器)严重澜电或短路。

　(3)若上述检测中，测得加速极电压为正常值(300V~4OOV，与所用内阻有关)，则检查视放板上三视放管C极(或视放集成块的R、G、B信号输出端)电压，如小于l50V，则黑屏系显像管严重衰老(含损坏)引起；若大于l70V，则说明视频通道已截止。(4)提高加速极电压，并观察荧屏反映，若荧屏有一条水平亮线或亮带，则应对场输出电路进行认真检查(包括场输出块及场逆程脉冲与视频/解码小信号处理集成块和CPU之间的传输电路)。

　(5)若提高加速极电压后，出现满屏回扫线光栅，则应对亮度控制端(含ABL控制端)的电压进行检测。若电压异常，则可按上述介绍的连通法强行使控制端电压恢复正常(比如TA7698(4)脚、TDA8362（17）脚、μPCl403/μPCl423（46）脚、LA7680（35）脚)，同时观察荧屏能否出现光栅：若能出现光栅，则故障点在亮度控制电路；若仍不能出现光栅，则检查ABL端电压。若电压很低或为负值，则是ABL电路元件本身损坏或高压严重过流，应作进一步检查。

　(6)如上述检查均未发现异常，则应检查视频/解码小信号处理的行逆程脉冲输入/沙堡脉冲输出端电压或波形。若电压不正常或被形异常，则应对行、场逆程脉冲传输电路进行检查。若未发现异常，但沙堡脉冲波形仍没有或异常，则说明集成块内部的沙堡脉冲发生器损坏，可更换IC试之。

　(7)如果上述检查均正常，对于视放采用(如TDA6101Q/irDA6103Q、TDA6107J/TDA6108JF等)的彩电，就要注意检测上述集成电路的黑电流检测输出端(TDA6101Q/TDA6103Q,TDA6107J/TDA6108JF的（5）脚)电压是否正常(通常在4V~6V之间)。若异常，就要检查集成电路外接元件有无损坏；如没有损坏，就要考虑末级视放集成块是否损坏，可更换试之。

　(8)若以上检测均束发现异常，就要考虑亮度信号是否丢失。比如三洋A3机芯彩电，若视频信号丢失，就会导致LA7680(33)脚内部的同步分离电路无法分离出同步信号，从而导致亮度通道关闭，使之出现黑屏。可按视频(亮度)信号的传输途径，用示波器检测信号波形或电压。若哪一级没有信号波形，就要查信号传输电路(含TV/AV切换电路)是否有问题。如果IC外部的有关传输电路未发现问题，就可能是IC内部的亮度通道开路或解码电路损坏(因多数IC内亮度信号要送往矩阵电路，与色差信号合成还原为三基色信号)，可更换试之。

　2.有伴音、有字符、无光栅故障的检修思路与步骤
　　
　　该故障可从上述步骤(5)开始检修，当然也可根据故障现象一步到位。比如，测得视频/解码IC的ABL端电压为负值，就可基本断定是高压过流或ADL电路元件损坏。再比如，当调高加速圾电压后，荧屏出现一条水平亮线，就可基本认定黑屏系场输出电路损坏所致。

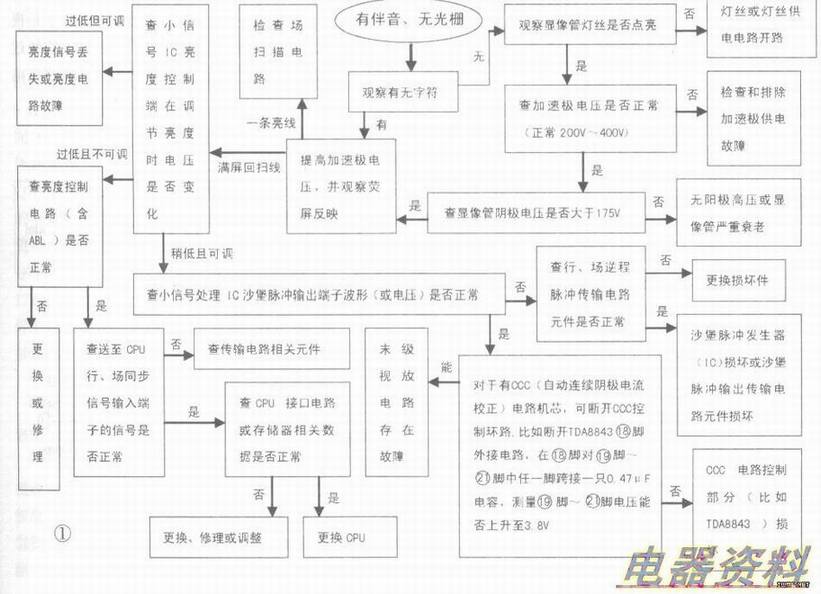

　黑屏有伴音故障检修框图
