手机的铃声电路的检修方法

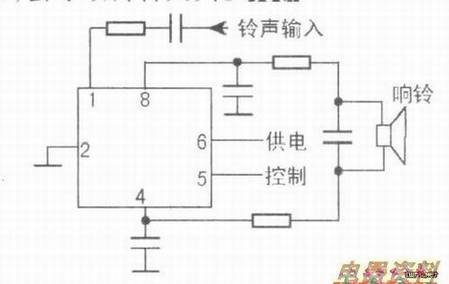

　目前，大多数手机的铃声都是由和弦构成的，如图所示。

　检修无铃声故障时，可接以下步骤进行：1.检查响铃是否损坏，响铃一般为8Ω左右。2.响铃是否与主板接触不良。3.铃声与和弦IC是否接通，可通过测对地阻值来判断，将数字置于挡(蜂鸣挡)，红笔接地，黑笔测铃接触点，数字表应有数值显示，如无，则表明有断点或和弦IC损坏。其中，两个耦合也是检查的关键。4.拆下和弦IC，让手机处于响铃状态，测和弦IC（6）脚是否有供电(2.8V左右)；用示波器测（1）脚是否有铃音信号，（5）脚是否有控制电压。

　另外，若控制脚和输入脚的信号不正常会导致铃音。
