NIOS II软件安装及开发环境搭建方法

     一、 软件安装

　1． 首先，安装NIOS II 开发包。采用虚拟光驱软件，如DAEMON 等将NIOS II V1.0 BUILD316E.ISO 文件映射到虚拟光驱上；

　点击光驱图标，会自动运行安装程序



　选择第一个选项， Install ；

　选择 Next 按钮；

　询问是否接收协议的时候，选择 Yes，下一个也按Yes，继续；

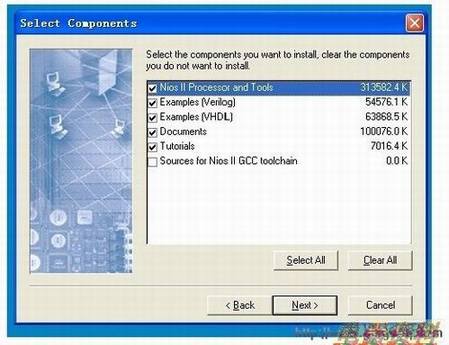

　如果是初学者，最后一个选项可以不选， Examples 可以选择自己熟悉的语言，其他选项建议都选上；

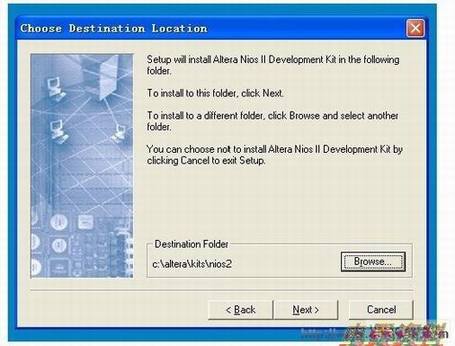

　选择 QusII 的安装目录，如果不是C：盘，那么从Browse 选项中指定。如e:arakits ios2；

　接下来是选择一个程序组，一般情况按 Next 就可以了；

　开始安装，大约需要几分钟时间拷贝文件；

　点击 Finish，弹出一个IE 格式的说明文档，建议大家仔细看看Example Designs 选项，可以对NIOS II CPU 的配置和例程有更多的了解，对于以后的调试会很有帮助；

　这样，开发软件就安装完毕了，赶快运行我们的第一个程序吧。

　　二、 Hello 程序调试

　1． 首先，备份Example 目录。因为我们要对目录中的文件进行修改，所以还是保留一份更好一些，一旦改坏了，还可以回复。进入目录 E:alterakits ios2（我的QuartusII 安装在E：盘了），备份example 目录，命名为example_old。

　2． 进入 E:alterakits ios2examplesverilog iosII_cyclone_1c20，删除low_cost 目录，同时将我们提供的low_cost.rar 文件拷贝过来，同时加压缩，解出来一个同名的low_cost 目录。

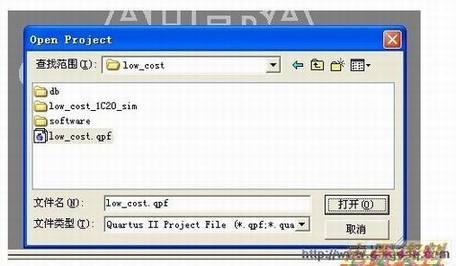

　3． 启动 QuartusII 4.1；选择File－》 Open Project，或者Cntl＋J，打开low cost 项目。

　打开工程后，可以看到一个命名为 low_cost_1c20 的系统。通过View 菜单的最后一个选项可以选择是否显示管脚分配信息。

　选择合适的芯片型号（EFA-CY1C6 为 EP1C6Q240C8 ，EFA-CY1C6为 EP1C12Q240C8 ）：

　A．选择菜单的 Assignments 菜单，然后选择第一项： Deve 。

　B．

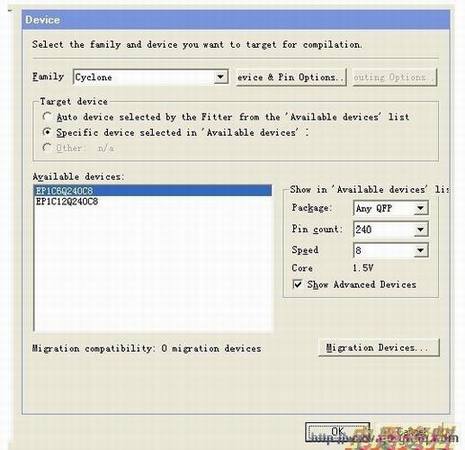

　在Available device 中选择板上芯片的型号

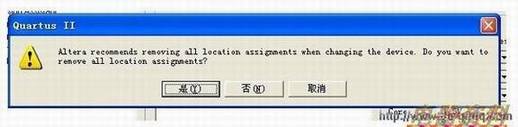

　出现以上对话框，一定要选择否，否则管脚分配就会丢失掉。

　C．设置其他无用管脚。

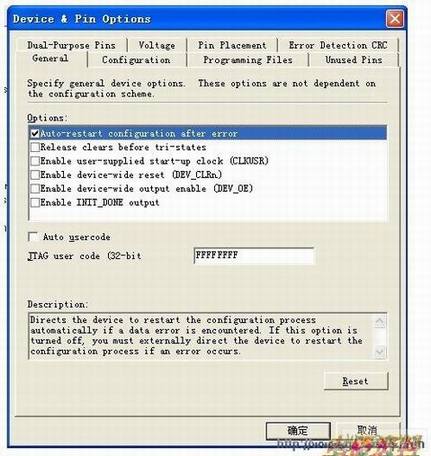

　首先选择Device & Options,看到以下画面。
