九洲DVC-2008CT型有线电视数字机顶盒一体化调谐解调器

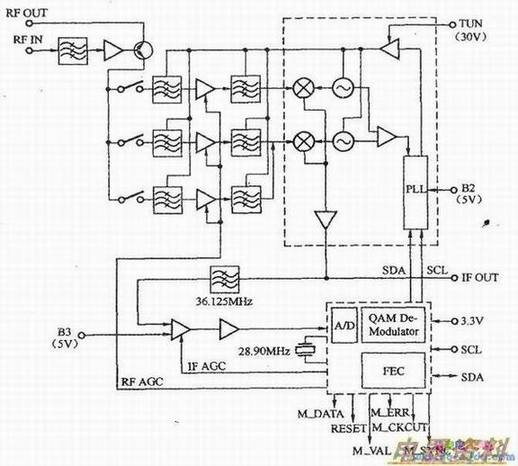

　DVC-2008CT型机顶盒采用日本SHARP公司生产的一体化3ED7028，它内部包含了调谐器和QAM器两部分，其内部组成方框图如图所示。

　调谐器由三路增益可控的、、两路和共用的中频放大器、、等组成。调谐器接收来自有线电视数字前端的RF信号，经过前置放大、、变频后转换成两路中频信号I、Q，再由转换器转换成解调器所需要的数据。3ED7028的QAM解调器采用STV0297芯片。
