教你如何安装压力表

　　1．测压点的选择
　　
　　测压点即压力计安装的位置，它要能使压力计正确反映被测压力的真实数值。
　　
　　(1)测管道内流动介质的压力时，测压点要选在直线流动的直管段部分，要避开拐弯、分叉、死角或其他易形成漩涡的地方。
　　
　　(2)测量流动介质压力时，取压口处要与流动方向垂直，取压管倾斜角控制在6°～10°内，取压口处要与管内壁相平齐，并无加工毛刺等。
　　
　　(3)在管道中遇到有其他实物时（如测温元件，调节阀等），取压口应放在其他物件之前，若必须在其后时，则其间距离务必大于3倍的管道直径。
　　
　　(4)测量液体压力时，取压点应在管道下部，使导压管不积存气体；测气体压力时，取压点应在管道上方。
　　
　　2．导压管的铺设
　　
　　(1)导压管的内径与长度要由测压距离及介质情况而定，在介质为水、水蒸气、干燥气体时，一般管道内径为6～10cm，长度为3～50m。
　　
　　(2)当被测介质易冷凝或冻结时，必须加保温伴热管线，以保证压力传递无误。
　　
　　(3)为维修更换方便，要在取压口与压力计之间加装切断阀，阀宜靠近取压口；当需要现场冲洗及校验时，要加三通阀。
　　
　　3．压力表的安装
　　
　　(1)压力表应安装在易观察和便于检修的地方。
　　
　　(2)压力表要避免振动源高温的影响。
　　

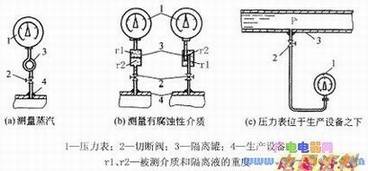

　　(3)测量水蒸气压力时，导压管要制成U形或环形管，形成冷凝水封以防止高温水蒸气对弹性元件的影响，如下图(a)所示；对于腐蚀性贪质，引压时要加中性介质隔离罐，如下图(b)所示。
　　
　　(4)当压力表不在测压点同一水平面，且被测介质为液体时，则要考虑液柱高度对测量值的影响，如下图(c)所示。此时仪表指示值要减去压力表中心点与取压口之间的一段液柱压力值。
　　
　　(5)压力表的连接处应加密封垫片，一般低于80℃及2MPa时，用石棉纸板或铝片，温度及压力高时，用退火紫铜或铅垫。对于特殊介质的测量，要特别注意安全，如测氧气压力时，要防止油类及有机化合物与氧接触；测量乙炔压力时，严禁有铜与之接触等。
