专业功放的维修工具

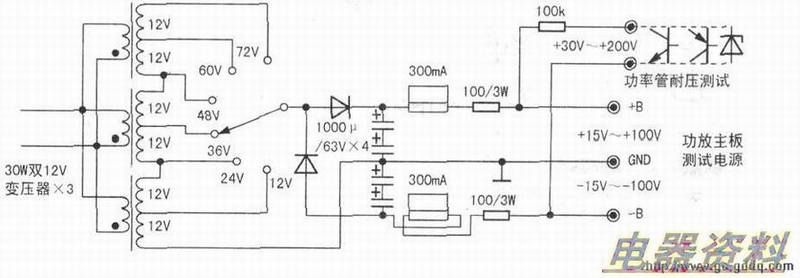

　　如果像维修一般家用一样，更换损坏元件后就通电试机，而还有故障，就很容易出现新换元件全军覆没的结果。连原来没有的功率管，也可能成为陪葬。因此，使用安全，增加保护措施，是专业功放维修的必备工具。下图是多功能维修中功放维修电源部分改画的电路。考虑到一般维修人员手头没有现成的多抽头，使用了三个30W双12V变压器，采用初级并联次级串联倍压整流方式，通过切换开关产生从正负15v到±100v的双电源。其表可用家用交流稳压器上使用的简易表头改制：拆除表头里的压降，在外边并联一只分流，分流的大小以通过300mA电流表头满程为准。在正负电压输出前，再分别串联一只lOOΩ/3W的电阻。在检修过程中需要供电时，断开功放主板原来的供电电路，将维修电源接人待测电路，从+15V开始逐步调高电压。如果主电解也在主板上，两个电流表指针在充电瞬间摆动后应退到左边小电流部分。随着电压的调高，电流表变化不大，而且正负电流表指示基本一样。如果电路依然有故障，表针会明显右摆。这时，应关闭电源，做进一步检查。因为变压器只有30W，电流过大时压降会增大，电路中串联着ioon的电阻，当电路还有故障、电流过大时，电阻会冒烟警告，从而确保功率管不会再次损坏。此电源还有功率管耐压测试和测试功能，o般功率管c、e结耐压应在200V以上，把电压切换到最高挡时，正、负输出之间的电压达到200V，如果此电压加在功率管集电极与发射极之间，电流表指针不摆动，说明该功率管耐压没问题；如果电流表有电流指示，说明这只管子不能用了。
