专业功放的特点

　演出使用的专业是功放，每个声道输出功率都在500W以上，而家用功放输出功率仅有一两百瓦。家用功放的功率管集电极有35V左右就可以了，专业功放要输出近千瓦的功率，集电极电压必须在100V以上，同时还必须保证提供足够大的，这就要求有较大容量的。现在的专业功放都采用环形变压器，采用多个l0OOOμF的主电解串并联使用，以提高耐压扩大容量。

　较高的集电极电压也带来功率管功耗的增加，为了降低功率管的温度，这类功放都安装有较大的散热片和散热风机。

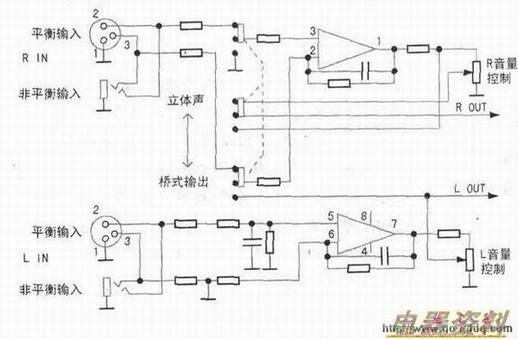

　专业功放是与配合使用的，没有OK机、AV机的输入信号选择和高低音调整，放大混响等前置。大多数专业功放的输入电路比较简单，如上图所示。输入端子设置有卡侬插座和φ635mm插孔两种输入方式。卡侬插座是平衡输入端子，(1)脚接地，(2)脚是输入信号热端，(3)脚是输入信号冷端。功放与调音台连接时，连接线会受到空间电磁波的干扰。平衡输入方式使用双芯屏蔽线，其特点是抗干扰能力强。如果前级设备没有平衡输出端子，可使用中6.35mm插孔作非平衡输入，注意连接线要尽量短，以减少空间杂波干扰。输入信号为0.775V左右（简化成1V）。一般动圈式麦克风输出信号电平只有几毫伏，是线路输入电平的几百分之一。维修时，直接用麦克风试机，即使音量开到最大输出声音仍然很小。

　大多数专业功放的后面板上设置有立体声STEREO、单声道桥式MONOBRIDGE转换开关。在立体声模式时，机内两套放大电路各自独立工作，左、右声道输入信号分别各自进行放大及音量控制后进八左、右声道主功放。在桥式输出模式时，右声道运放正相输入端被接地，左声道信号按正常电路提供给左声遒运放，在把放大后的信号送到左声道主功放电路的同时，也送给右声道运放的输入端。两套主放大器对同一信号进行相反的放大，在输出端形成相位相反的输出。把一个音箱接在两路输出端子的正端之间，就形成了BTL推挽放大电路。这时，上的电压将是立体声模式时的两倍，输出功率理论上是立体声模式的4倍。在上图的模式转换电路中，拨动转换开关可进行两种模式的转换。在维修中，如果遇到只给右声道输入信号时没有输出，首先要查看模式开关是否在立体声位置。因为在单声道桥式模式时，右声道输入信号和右声道音量电位器均被断开。

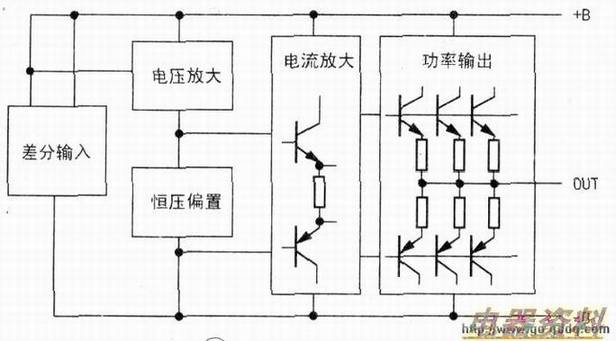

　在立体声模式时，左、右声道输入信号经过各自的运放放大后用屏蔽线送到前面板音量电位器，经衰减控制后的信号进入主功放电路。主功放电路大多采用分立元件组成的OCL电路，下图是典型OCL功放结构图。
