DTS编码器

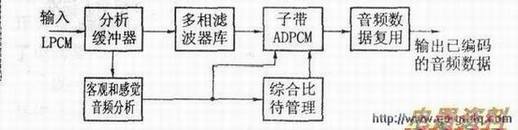

　　器使用相关声学编码器，下图(a)是相关声学编码器的组成方框图。该编码器主要由：分析、多相库、子带AD、音频数据复用器、客观和感觉音频分析电路以及综合比特器等组成。DTS编码器输入线性PCM音频数据信号，经过分析缓冲器进行缓冲后，分成两路：一路是主通路，进入多相库；另一路是辅助控制电路，进入客观和感觉音频分析电路。下面，对这两条通路再作一些具体说明。
　　
　　①多相器库。多相滤波器库是按频域分开的并列的滤波器组，它把输入的每个通道的全频带线性PCM音频数据源信号，分离为若干个子带。一般情况下，利用多组滤波器把未压缩音频按高低分隔成32个均匀子带。其中每个子带都是窄频带的子波段，分离为各个子带后，各子带互相独立，对某个子带信号进行变换时，对其他子带不产生影响。同时，经滤波所形成的子带，提供了时一频变换的条件，利于消除感觉冗余信息。
　　
　　使用多相滤波器库，具有良好的线性、较高的理论编码增益及优异的带阻衰减和计算简单等优点。每个子带是原线性PCM音频在某个频段的数据，但子带信号已由时域数据转变为频域数据，它在客观上使冗余信息变得很简单。
　　
　　②子带ADPCM电路。各子带信号经多相滤波后，进入子带ADPCM电路，即子带自适应差分PCM电路。它可对每个子带的音频数据进行差分编码，使各子带选取最小比特数，而且消除信号的客观冗余度，例如短期性等。该电路连同子带滤波器一起，借助于各子带内的样点到样点的相关运算，形成了第二级去相关处理。
　　
　　此运算是对PCM数据的再量化，而且具有自适应能力。
　　
　　向编码器输入的线性PCM数据流，有一部分送到客观和感觉音频分析电路。该电路可对输入信号进行心理声学和瞬态客观频率解析，可将其解析结果送到子带ADPCM电路和综合比特管理电路。通过上述解析结果，可以确定感觉不相干信息：并促使综合比特管理电路向子带ADPCM输送量化比特数的分配控制信号，以便根据比特率的不同，实时改进每个信号的主差分编码子程序。利用差分编码，与心理声学模型化的掩蔽阈相结合，可以有效地提高；采用低的量化比特率，可使主观感觉的声音更加通透。当比特率增加时，心理声学模型的相关性平稳地减少，可保证信号的保真度与码率成比例地增加。
　　
　　③综合比特管理电路。这个电路自动处理各通道的各子带编码的比特自适用分配。自适应处理在所有时间和所有频率下进行，以便音频编码实现最佳量化。
　　
　　从理论上说，自适应处理所涉及的计算复杂程度应是无限的，它有利于所有器。此外，当码率增加时，比特分配过程的灵活性将减少，以便保证整个时间在所有通道的通透程度。
　　
　　DTS编码方法不是以固定的比特率操作，而是在一个连续可变的比特率范围内操作。编码音频可以从重建质量较低的很低比特率开始，变化到重建质量很高的较高比特率，可以分成多个编码等级，以适应不同场合的应用。例如：普通电话质量、CD音频质量、演播室质量或者更高的质量。
　　
　　④音频数据复用电路。该编码器的输出级是数据复用电路，又俗称打包器(ker)。它接收每个ADPCM处理器的已编码音频数据。此复用电路把来自各个音频通道的所有子带的有关信息一起打包，它包括音频数据与一些附加选择的附加信息，按规则形成编码音频比特流。在这一级电路还要加入同步信息，以便使解码器能够可靠地识别该完整的比特流。
