教你如何识读DVD机视频处理电路的

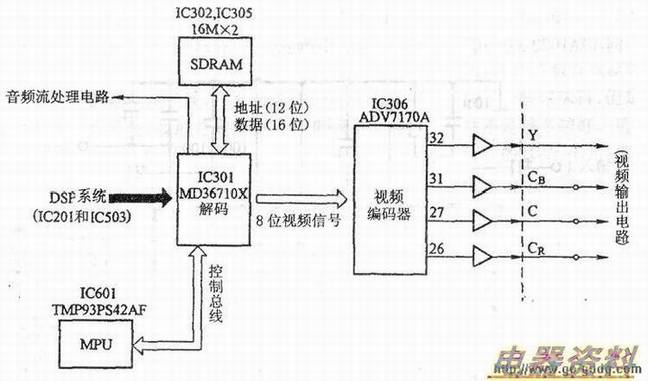

　视频信号处理主要包括：视频MPEG-2器、主画面/子画面/OSD字符数据混合电路、视频器和视频电路、视频输出电路等。所使用的主要有AV处理器301(MD36710X)，外围设置的动态随机读取(SDRAM)IC302和IC305(均为HY57V16160ALTC)等；此外，还有视频编码和视频DAC电路IC306(ADV7170A)。模拟视频输出电路主要安置于另一块印制电路板上。IC301与其他电路的联系，如下图所示。

　1．IC301的输入信号和控制信号
　　
　　DVD-电路IC201进行数据处理后，输出8位DVD节目数据流，它包括：视频主图像数据流、音频数据流和子画面数据流。将它们送到IC301第(149)脚、第(151)～(154)脚(SDO～SD4)和第(156)～(158)脚(SD5～SD7)。
　　
　　此外，IC201还要输出DVD控制信号，它包括：第(89)脚输出的DVDERR，第(90)脚输出的DVS，第(91)脚输出的DVDVALID，第(92)脚输出的DVDSTRB，第(94)脚输出的DVDREQ等；IC301有关引出脚接收这些控制信号，其中，第(143)脚接收数据错误指示信号DVDERR(或称SERR)，第(144)脚接收数据选择开始信号DVDSOS(或称SBGbD．第(146)脚接收数据输入有效信号DVDVALID(或称SENB)，第(147)脚接收数据位时钟（闸门）信号DVDSTRB(或称SOCK)：还由第(148)脚输出数据请求信号DVDREQ(或称SREQ)，仅当该信号被IC201接收，且认为有效后，IC201才能开始向IC301输出MPEG数据流信号和其他控制信号。
　　
　　芯片IC301也设置主机MPU接口，设置地址总线和数据总线，并与IC201、IC528等共同使用同一组总线，本芯片的地址总线为3条，即第(24)～(26)脚(HAO～HA2)；数据总线为8条，即第(12)脚、第(14)～(17)脚和第(19)～(21)脚(HDO～HD7)。
　　
　　在IC301外围，设置两个16Mb的SDRAMIC302和IC305(HY57V16160ALTC)，它们服务于音频、视频解码电路庞大的数据运算功能。本芯片分别设置地址总线接口12个(MAO～MA11)，数据总线接口16个(HDO～MD15)，用于动态信息交流。
　　
　　CD-DSP电路IC503进行数据处理后，输出符合IEC958标准的CD数据流，它们直接送到音频输出电路，经过解码和转换后，输出模拟音频信号；也可以送到IC301内部，对CD数据流进行后续处理和选择输出。
　　
　　其中，IC301第③脚(CDERR)可以接收CD的错误数据指示信号CDERR(或称IPF)，第⑤脚(CDDAT)接收CD串行数据信号AOUT，第⑥脚(CD-CLK)接收CD位时钟信号CDBCK，第④脚(CD FRM)接收CD的左右时钟信号LRCK。

　2．IC301的输出信号
　　
　　IC301进行视频、音频解码后，可以输出解压缩的视频、音频数据信号。其中，视频数据信号经过MPEG-2解码后，输出8位并行视频数据信号Y/CB/CR，它符合ITU-R656标准，视频数据输出脚有第(92)脚、第(94)～(97)脚和第(99)～(101)脚(YCO～YC7)。输出的视频数据信号可以直接送到视频编码器IC306进行视频编码，也可以经过IC309进行3DNR处理后，再送到IC306进行视频编码。
　　
　　本芯片具有AC-3音频解码功能，由节目程序流数据分离出音频流数据，再经过音频解码，可由音频输出接口输出音频数据流。它设置多个音频数据输出脚。首先，第(114)～(116)脚是3路音频数据信号输出端(ADATAO～ADATA2)，它们经过D/A转换后，可以转换为5.1声道环绕声信号。其中，笫(114)脚(ADATAO或简写为ADATA)用于前置左右主声道输出；第@脚(ADATAl)用于前方中置声道和重低音声道输出；第(116)脚(ADATA2)用于后置左右环绕声道输出。
　　
　　第(119)脚(ABCLK)是音频位时钟输出脚，第(118)脚(ALR-CLK)是左右声道时钟信号输出脚。此外，它还设置第(117)脚(SPDIF)，它是另一个音频数据信号输出脚，可作为AOUT3，该脚输出信号是符合IEC958标准的DVD、VCD音频数据信号，可以单独经同轴电缆或光纤端口输出。它还设置了第@脚(GCLK1)，可以输入27.0M主时钟信号。
　　
　　3．视频编码器IC306
　　
　　IC306(ADV7170A)是视频编码器和视频DAC电路。IC301输出的8位并行数据Y/CJCR，加到本芯片第②～④脚、第(38)～(42)脚(DYCO～DYC7)，经过视频编码器编码，可以转换为NTSC/PAL制的视频数据信号，再经过D/A转换，转换为模拟视频信号。最后，由第(32)脚(YOUT)输出亮度信号Y，由第(31)脚(CBOUT)输出蓝色差（已调波）信号CB，由第(27)脚(COUT)输出色度信号C，由第(26)脚(CROUT)输出红色差（已调波）信号CR。它们分别经过接口CN301送到后级视频输出电路作进一步处理。
