识读DVD电路图的方法与步骤

　　1．第1步：直观入手，选好入口
　　
　　识读该图时，首先应寻找边缘处最直观、醒目的元器件，由它们出发可以识读靠近它们的一些单元电路。
　　
　　(1)由插头寻找输入电路
　　
　　首先，在该图的左下角，可找到交流电源插头P801，它是电源电路的输入端，是直观易读元件。根据电源电路程式，由P801沿着该电源电路的输入电路可以看到，由C801～C804和T801组成抗干扰网络，主要用于防止电网引入或电源窜出的高频干扰杂波。
　　
　　接着，可找到由D802～D805组成的低频桥式，其后面接有低频滤波C805。如果输入220V交流，经上述处理后可取得290～320V的不够稳定的直流电压；如果输入110V交流电压，可取得约160～170V直流电压，该直流电压施加到由Q803和T802有关绕组等组成的间歇。
　　
　　(2)由接口CN801寻找电源输出电路
　　

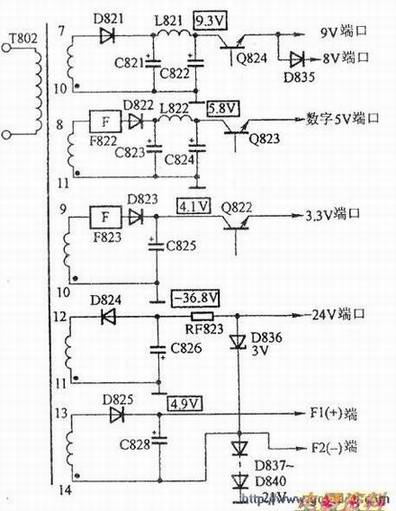

　　在本电路最右侧，画有插接件接口CN801，它设置14个接线端口，这些端口都已标注有英文缩写字词和有关电压数值，可将此端口视为直观易读元件，作为直观外围入口。由这些端口出发，可逆着电压流向寻找一批单元电路。易知．这些端口都是电源电路的直流输出端，例如：EVER5V、ANALOG5V(模拟5v)、DIGITAL5v(数字5V)、9V/8V、3.3V、-24V以及电压F2(-)、F1(+)等。由这些端口向电路图内部寻找，可以找到这些电压的相应电压源，相关电路如下图所示。
　　
　　由3.3V端口向内部寻找，可以找到Q822，它应是3.3V模拟稳压调整管，再往前找，可找到T802的绕组⑨～⑩、D823和C825，它们应当是高频脉冲半波整流、滤波电路。脉冲电压经整流、滤波后可输出4.1～4.5V的直流电压，该电压经Q822稳压调整后，可以输出更为稳定的3.3V电压。
　　
　　由数字5v端口向里找，可找到Q823，它是数字5v，再往前找，可找到T802绕组(8)～(11)，以及D822、C823、C824和L822，它们是高频脉冲整流、滤披电路。脉冲电压经D822半波整流后，可取得约5.8V的直流电压，它经C823、C824和L822组成的滤波网络，再经稳压模拟调整管Q823后，可取得稳定的5v直流电压。
　　
　　由9V/8V端口向里找，可找到D835和开关管Q824，其中，D835可将9V直流电压降压为8.4V左右；再往前找，可找到T802绕组⑦～⑩，以及D821、C821、C822和L821等，它们是高频脉冲整流、滤波电路。脉冲电压经D821半波整流后，取得约9.3V直流电压，再经C821、C822和L821组成的滤波网络，以及开关管Q824后，可输出8V和9V直流电压。
　　
　　由-24V端口向里找，可找到D836^-D840（共5个），它们结合起来可形成24V稳压电路。
　　
　　再往前找，可找到T802绕组(11)～(12)，以及反向放置的整流二极管D824、滤波C826。脉冲电压经整流、滤波后可输出-36.8V负值直流电压，再经过保险丝降压RF823和群的稳压作用，可输出-24.7V负值直流电压。
　　
　　接口CN801还设置了EVER5V、ANALOG5V两个端口。由图知，它们分别来自稳压控制Q821的①脚和④脚，估计IC内设置有5v稳压电路。另外，F2(-)和F1(+)两端口，是分别接到T802绕组(13)～(14)，其中，(13)端输出的脉冲电压经D825半波整流后，再经C828滤波后，取得正值4.9V直流电压，它送到F1(+)端口：而(14)端应输出负向脉冲电压，经稳压管D837～D840稳压，可输出-21V负值直流电压，它送到F2(-)端口。最后，CN801的③端尚未讨论，待后面专门讨论，至此，读图第1步结束。
