胜利(JVC)彩电显像管的替换

　JvC（日本胜利）7175PK型彩色电视机，显像管型号为370FTB22，由于无法购到同型号显像管，故选用彩虹牌37SX101Y彩管（国产）进行代换，其代换步骤如下：
　　

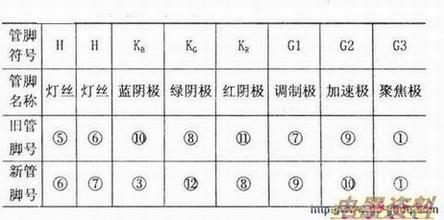

　　(1)将原机显像管拆下，换上新显像管，装好消磁线圈与接地线，再更换一只国产显像管插座。在原视放板上对好方向打洞焊好，将原接管座的印刷线路用刀划断，用导线连接到相应的新管座脚上（如表所示），管座上端的脚为聚焦极，放电管接地端应接地，空头为聚焦极。

　　
　　(2)原机显像管的阳极高压为20kV左右，比新显像管的阳极低2kV左右。此时可适当减小逆程， 在原机逆程C512上串联一只O.luF/400V涤纶电容，使阳极提高到22kV。
　　
　　(3)原管聚焦电压比新管聚焦电压需降到4100～4300V范围内。此时在聚焦电位器上串联一只几十兆欧以减小滑动抽头上电压降（串联多大的由实验过程中决定），串好后用绝缘管套好，以免打火。
　　
　　(4)将原机的电容C515（S型校正电容）减小至0.47uF/160V，以满足新显像管的要求。将一个3.3uF/50V电解电容并接在输出级电容C407上，以便行线性得到进一步的改善。若行幅度偏大，此时可适当减小供电电压，调整取样电位器使屏幕图像清晰，同时调节R408以达到合适的幅度及良好的线性。
　　
　　(5)更换后，对白平衡、行幅、色纯、会聚进行适当调整，以使电视机达到满意效果为止。
