松下彩电显像管的代换方法

　松下(51cm/20in/英寸)彩色电视机，显像管使用的是自会聚彩管，型号为510TXB22。510TXB22彩色显像管工作有关的是：白平衡调整的供电电压为12V，末级视放输出集电极供电电压为190V，实际加到晶体管集电极的电压为125V，加速极供电电压为900V，实际供给加速极的电压为600V．聚焦电压为6kV，第二阳极高压为24.5kV，灯丝电压为6.3V。
　　

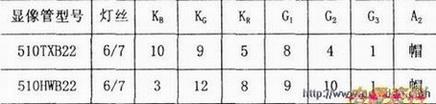

　　由于找不到原型号显像管，故选用结构和性能相近的日立510HWB22型自会聚彩管代换。该彩色显像管其结构及外形尺寸与原彩色显像管相同，显像管管脚对应如下表所示。有关性能参数也相同或相近，其末级视放输出晶体管集电极供电电压为180V，加速极供电电压为800V，并可通过调整加速极电位器获取新管所需电压，聚焦电压为5.5kV，较原管偏低，第二阳极高压为25kV，灯丝电压为6.3V。

　　比较原管与新的性能参数，发现两管的管颈均φ29.1mm，偏转角为110°，灯丝电压相同，高压相近，加速极电压可以调整，只是新管聚焦电压稍为偏低（可通过采取适当降压措施达到新管要求）。再查两管的管脚排列也不一样，新管配用原机芯，需要更换管座和改变管脚连线。两种自会聚彩管的管座板电路，可以很方便的进行电路改接，其操作步骤如下：
　　
　　(1)取下原彩色显像管的高压帽。
　　
　　(2)拆下原显像管和管座板，换上带有偏转线圈、色纯和会聚磁片等配套组件的新彩色显像管（如果代换上没有偏转等配套组件，则使用原来彩管上的）。
　　
　　(3)装上原机的消磁线圈、高压帽，接好高压地线，插上原机的管座板。
　　
　　(4)将加速极电压由管座④脚，改接到新显像管⑩脚，并将管座板上的④脚电路断开，同时将加速极电位器旋至较小位置，聚焦电位器仍接于①脚，同时对地接入一个40MQ，使该电压稍微降低，以满足新管要求。
　　
　　(5)将原显像管⑧脚接线改接到新显像管⑨脚，把原机管座板上的⑤、⑨、⑩脚输出的R、G、B三根连线分别改接到新显像管的(3)、(12)、(8)脚，并将管座板上相关的铜皮切除（目的是使新老管脚不发生联系），其他管脚不必改动。
　　
　　(6)改接完毕后，检查无误，通电试机，再视情况进行调整，使彩色图像达到最佳收看效果为止。
　　
　　在操作时应注意以下几条件：
　　
　　①在进行改接时，注意操作安全，同时不要用力过猛而将彩色显像管碰损。
　　
　　②在拆下显像管高压帽后，要将残存高压泄放掉，以防电击。
　　
　　③试机前最好是在电视机的插头处接入一个调压器。进行缓慢升压，以防骤然升压发生意外，同时用监视灯丝电压，使其不超过额定值。待彩电工作稳定后，稍微调高加速极电压，使光栅和图像显露出来，再进行调整。
