长虹CH-16机芯彩电微处理器的代换原则

　1．问题的提出
　　
　　长虹CH-16机芯为菲利浦超级。该机芯的超级单片种类多、价格昂贵，在维修中很难备齐这么多的或很难买到需要的。所以研究该机芯超级单片IC的代换非常有意义。
　　
　　2.代换的理论基础
　　
　　我们知道：电视机的是对单片机进行开发的结果。然而，单片机的开发，主要是对其编程的过程，也就是写入生产厂家的控制软件的过程。换句话说，微处理器由硬件和软件组成。只要保证用于开发的单片机（又叫OTP芯片）不变化，控制软件的变化不会太大。长虹CH-16机芯的不同超级单片IC的硬件基本一致，主要存在着控制软件的差异。故存在着代换的可能。
　　
　　3．该机芯超级单片IC的种类
　　

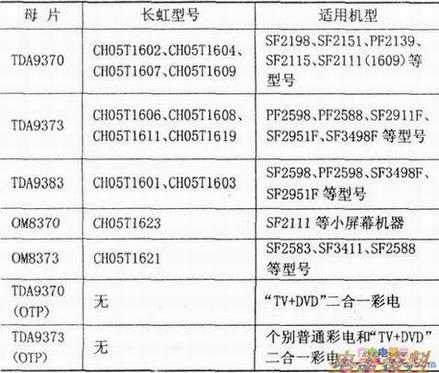

　　到目前为止，该机芯的超级单片IC型号见下表所示。

　　说明：
　　
　　(1)母片是指未写入长虹程序的单片机。如：TDA9370、OM8370、TDA9373、OM8373等型号。
　　
　　(2)长虹型号是指对单片机进行开发，用“烧录”等方法写入长虹的控制软件以后的长虹专用芯片。一般可见“CHxx”标志，如：CH05T1623、CH05T1607……等型号。
　　
　　(3)“OTP”是英文“onetimeprogram”的缩写。中文意思是“一次编程”，意即“只能写一次”的意思。生产厂家使用“烧录器”等编程工具将控制软件写入“OTP”芯片内的ROM中，就完成了控制软件的固化，并且进行电视机的生产。这样的芯片上就没有长虹型号。芯片替换时必须向厂家说明电视机型号等信息，才能购得相应的芯片。
　　
　　(4)“TDA”和“OM”是不同厂家的标志。TDA9373和OM8373都是同一功能的产品。
　　
　　(5)由于生产批次不同，同一机型的电视机，可能使用不同的超级单片IC。例如表中的PF2598、SF3498F、SF2911F等型号。
　　
　　4．代换的基本原则
　　
　　(1)-般地，高版本号的超级单片IC可以代换低版本号的超级单片IC。例如：CH05T1607就可以代换CH05T1602；反之，则不行。
　　
　　(2)同一尺寸彩电的超级单片IC有代换的可能。
　　
　　我们大致可以分成以下两种类型：
　　
　　①54cm(21英寸)小屏幕类。可供代换的型号有：
　　
　　CH05T1602、CH05T1604、CH05T1607、CH05T1609、CH05T1623等。
　　
　　②64cm(25英寸)及以上大屏幕类。可供代换的型号有：CH05T1601、CH05T1603、CH05T1606、CH05T1608、CH05T1611、CH05T1619、CH05T1621等。
　　
　　(3)代换在同一母芯片中进行。
　　
　　一般地，在超级单片IC的包装上都同时标注有“母片”型号和“长虹”型号。如：TDA9383P2CH05T1601。代换时，先确认母片型号。
　　
　　(4)以上三个条件之间是逻辑“与”的关系，即最好是三个条件同时具备。我们只有在综合考虑以上三个条件以后，才能找到了最佳的代换型号。
　　
　　(5)由OTP芯片形成的微处理器，不能使用有相同标识的芯片代换，而是必须向厂家购买。
　　
　　5．代换以后可能出现的异常情况
　　
　　(1)遥控失控。
　　
　　这是因为两种超级单片IC的遥控不一样。我们可以替换与之对应的或干脆作为一种故障判断的方法来使用。它们的遥控器对应关系为：
　　
　　小屏幕：K16H，K16Q。
　　
　　大屏幕：K16C、K16J、K16G、K16K、K16E、K16P。
　　
　　(2)IIC总线选项有“出入”。
　　
　　以TDA9373(OM8373)为母片的超级单片IC电视中，关键的IIC总线选项一“OPT”项，会出现“OPT4”，共4项；而以TDA9383为母片的超级单片IC电视中，“OPT”项，只有“OPT1，OPT2，OPT3”，共3项。
　　
　　(3)显示的字符可能不一样，但是功能都是一样的。
　　
　　(4)若代换以后，出现单色光栅，回扫线，无彩色，无伴音等异常现象时，并且确认硬件电路无故障，可以参照相应的超级单片状态下的IIC总线数据表进行总线数据对照，或者实验性地更改OPT1～OPT4的IIC总线数据（实验前记录好原始数据），或者干脆换上一块与当前超级单片IC对应的（内含正确的数据）试试。
　　
　　(5)若使用CH05T1623、CH05T1609代换CH05T1607、CH05T1604或CH05T1602以后，除了出现电视机不遥控以外，若出现伴音的现象，可以检查(31)脚外的容量。容量关系为3900pF、1200pF。
　　
　　(6)相应地，CH05T1621与CH05T1611替换以后，也可能出现伴音失真的情况。请检查C171的容量，容量关系为3900pF、1200pF。
　　
　　6．代换参考
　　
　　(1)在小屏幕彩电中：CH05T1607可以替换CH05T1602、CH05T1604、CH05T1609、CH05T1623也可以替换他们，但是遥控器不一样。
　　
　　(2)CH05T1601、CH05T1603可互换。
　　
　　(3)CH05T1606、CH05T1608可互换；CH05T1611、CH05T1621可互换。CH05T1606.CH05T1608、CH05T1619也可以代换。若出现异常情况，请更换相应的存储器。
　　
　　(4)作为应急修理或故障判断，CH05T1601、CH05T1603与CH05T1606、CH05T1608、CH05T1611、CH05T1619、CH05T1621也可以互换，但是遥控器不一样。
