高清彩电因行管功耗过大而损坏的原因分析

　导致高清彩电行管功耗增加的主因是行管结、行激励不足或激励脉冲中有干扰等。

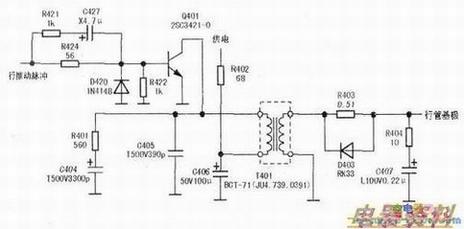

　高清电视行推动与行输出管间通常采用反极性激励方式，即二者工作开关状态正好相反。推动管工作时，行管截止；推动管截止时，行管工作。在行激励导通期间，行激励次级若不能产生足够大的负脉冲使行输出管在规定的时间内迅速由导通状态进入截止状态，则行输出管会因其c-e极间的压降过大而损坏。如推动管基极的C427、泄放元件D420、D403、泄放R404、C407等，见下图。当行激励变压器次级绕组为正脉冲时，经R403使行输出管导通；当激励变压器次级绕组为负脉冲时，行管发射结间电压迅速通过D403、R403和R404、C407耗掉，使行管快速截止，避免行管因功耗大受损。由此可见，行管基极元件不能随便替换，如D403的转换应与高清行频一样高，如果用低频代换，显然在中起不了任何作用，反而导致行管无缘无故损坏。故行管损坏时，我们首要检查行推动变压器、去耦C406(此电容为电解电容，而且工作环境温度高，此电容失效在各种各样的产品中均存在，因其失效引起行电路光栅异常或损坏行管的例子是较多的）和行管基极元件。

　其实，行推动电路引起的故障现象有许多相似性，我们下面来看几个同一部位的C406失效引发的不同现象。一台长虹CHD29168型彩电(F27)（CHD-2B机芯），二次开机15分钟左右即损坏行管。开盖，检查行管C5857，查+B、逆程电容、行变正常，试替换行管后开机，图声正常，但15分钟后机内发出异叫，然后无光无声，查行管又损坏，手摸行管温度升高。将行管断开，测数字板输往行推动脉冲频率正常(33.75k)，怀疑行推动电路有故障。仔细对主板部分电路检查，发现C406的一只引脚已经漏液，替换C406(l00μF/50V)，开机长时间收看故障不再出现。同样是这个机芯产品，二次开机后光栅出现，但几分钟后机内有“吱吱”声，同时看见光栅上有锯齿干扰，行管2SC5859立即损坏，后检查仍是C406失效引起。另一台长虹CHD29155(F27)型彩电出现开机光栅正常，开机半小时左右出现屏幕中心光栅重叠，且边沿有几何现象，随开机时间增长行管损坏。通过检查后发现是D403变质引起。D403变质漏电，导致行管激励脉冲幅度发生变化，从而引发此故障。

　从这几个例子，可以看出推动级有故障时整机能开机，但开机后光栅会发生变化，故凡遇见此类似的故障建议大家先检修行推动元件。
