SAMPO液晶彩电逆变器代换20英寸液晶彩电原装逆变器的方法

　市售背光驱动代换包括六灯管高压驱动电路、五灯管高压驱动电路、四灯管高压驱动电路（两种）。由于各的原理大同小异，本刊杂志近年来也不断有文章介绍，故在此仅对SAMPO液晶电视（20英寸）逆变器原理作简单介绍。

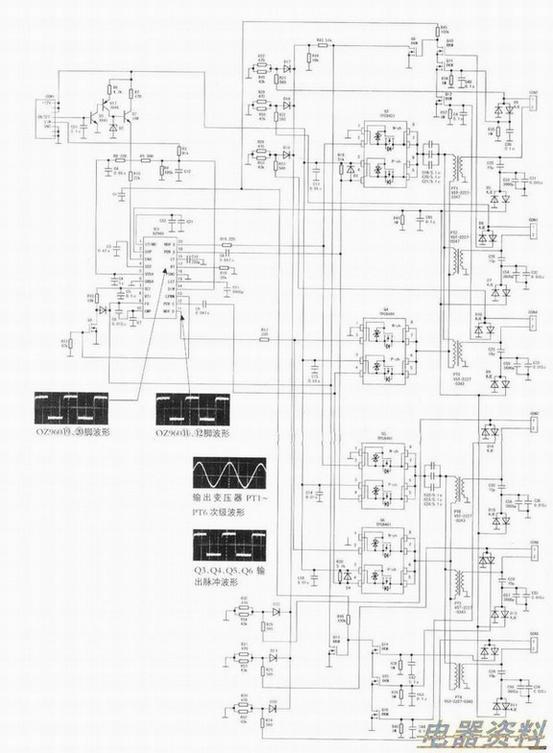

　下图为目前市场上出售的型号为SAMPO的液晶电视逆变器电路原理图，该逆变器可直接用于20英寸液晶电视的维修，与20英寸液晶电视上的原装逆变器进行直接替换。SAMPO液晶电视逆变器共有6个输出接口，可带6个FL灯管。

　SAMPO液晶电视逆变器工作为+12V，接口CON1①~③脚接+12V，④脚接信号处理板的开／待机控制信号输出端，⑤脚接信号处理板的亮度控制信号输出端，⑥~⑧脚接地。

　下图中，Ql、Q17、Q2为+5v电压形成电路，形成的+5V电压从Q2的发射极输出送往集成块02960③、⑤脚，作为02960的工作电压。02960为脉冲形成电路，当O2960③、⑤脚上的电压达到4.8V以上时，由集成块（17）、（18）脚外接元件和集成块内部相关电路组成的振荡电路就会振荡产生约60k的振荡脉冲信号，产生的脉冲信号经内部电路处理后分别从（11）、（12）、（19）、（20）脚输出，送往TCP8401（Q3、Q4、Q5、Q6）的②、④脚。

　TCP8401为脉冲，内部由一个N沟道MOS管和一个P沟道MOS管组成。Q3、Q4、Q5、Q6②、④脚输入的脉冲信号经集成块内部放大器放大后，从其⑤～⑧脚输出分别送往VST-22270343（PT1、PT2、PT3、PT4、PT5、PT6）的初级，经变压器升压并进行波形变换后（将方波脉冲信号变换成正弦波信号）形成约1200V以上的正弦波电压，最后分别通过6个输出接口CON2、CON3、CON4、CON5、CON6、CON7加在CCFL灯管上，作为CCFL灯管的工作电压。

　D5、C25、D7、C26、D9、C27、Dll、C28、D13、C29、D15、C30等元件和02960②脚内部相关电路组成过压保护电路。02960②脚为过压保护电压输入端，当灯管开路或输出变压器出故障造成变压器次级输出电压升高时，OZ960②脚电压就会升高，一旦高于内部保护电路设定的门限时，内部保护电路就会启动并输出控制电压使振荡电路停止振荡。

　Q9、D6、R35、Q10、D8、R36、Q11、Dl0、R37、Q12、D16R40、Q16、D14、R39、Q15、D12、R38、Q14、Q13等元件和02960⑨脚内部相关电路组成负反馈电路，其作用主要是稳定CCFL灯管的亮度。02960⑨脚为反馈电流输入端。当任一灯管的亮度增加（电流增大）时，Ql0、Qll、Q12、Q16、Q15、Q14中的其中一个就会导通，Q9或Q13中的一个就会截止。此时，02960⑨脚注入电流就会增大，⑨脚注入电流经集成块内部电路处理后就会输出控制信号去控制脉冲振荡电路的工作状态，使的振荡频率降低以降低灯管亮度或关闭脉冲振荡电路，使逆变器停止工作。
