海信SMA-E1017液晶电源炸件的原因分析及维修

　关于此类故障应该怎样维修， 我们先做以下分析：

　首先要分析元器件炸裂的原因，PFC的场效应管为何，究其原因无非两点：
　　
　　1．场效应管过流；2．场应管过压。

　场应管过流会损坏，其原因是什么呢？这是因为在过流时，两个PN结会击穿，其本质是由于Ton过长，场效应管在截止时反压过高而损坏。

　是为了在硬开关中电路中，开关管的集电极加上吸收回路来降低开关管截止时形成的高压。其的大小与的变化率成正比（正比于di/dt），也就是当开关管截止时，开关管的反压最高。对于软开关的又是什么情况呢？所谓软开关就是将开关管开关时的功耗降低趋向于0（我们知道mosfet管在导通时呈纯阻性，在其饱和导通时呈低阻特性。在平板维修时我们会发现IRF7314，mosfet管的d、s两端的压降用是测量不出来的，而普通三极管的饱和压降为0.3V。对于使用场效应管的，开关管之所以发热，其原因就是因为其开关损耗严重。软开关是指ZCS(zerocurrentswitching，零电流开关)和ZVS(zerovoltageswitching，零电压开关)。

　由上可知，开关管在截止时若使用软开关只能使用ZCS，在使用软开关时，开关在截止期间仍然有高压存在，而这个高压，只有零电流时才出现。因为在谐振电路中，只有零电流时，和两端的电压才能达到最高。由此可知，当电流超过正常值时，开关管截止时的电压会高比正常时。当这个电压超过其极限值时就会击穿。也就是说当Ton的周期过长，则会损坏开关管。在修普通输出电压高时，会损坏开关管原因也是如此。

　所以PFC电源炸件的问题如何解决应根据以下说明进行解决。

　开机炸件属于反馈检测电路有问题，其关键脚是⑨脚(pfb/ovp)，该脚负责PFC输出电压输出的高低，及其过压保护。重点检查RE017、RE018这两个其阻值增大会出现PFC电压高，在早期的机器中出现比较多的是RE017、RE018阻值增大，造成CE019炸裂，还需注意CE017是否漏电。

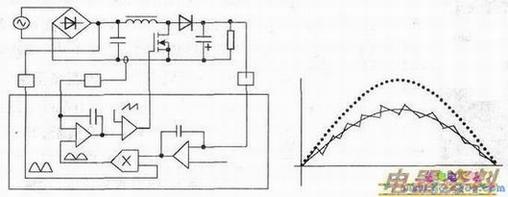

　还有一个更为关键的脚就是⑩脚。该脚为CS，既然是CS而不是OCP，这就决定了它的功能是电流开关（CS为currentswitching，电流开关；OCP为overcurrentprotect,过流保护），该脚决定着Ton的周期，如下图所示。下图中，其左边是一般PFC电源的原理图，右侧是PFC电流波形。由左图可知，PFC电源稳压主要是由输出电压的1／k分压后作为反馈量进行稳压的。1／k=re019/(re017+re018)，由此我们知道re017和re018阻值增大或ce017漏电，都会导致反馈量减小．PFC输出电压升高。早期的77系列的B+PFC爆的技改之一R017、R018改用五环精密的原因就是如此。右边的示意图中每一个锯齿波就是一个开关周期，这个锯齿波由峰值开始下降都是开关管由导通变截止的转折点。表示转折点在基本上是由电流峰值检测拄制的。所以要重点检查RE012、RE013、RE014．测量CE009是否漏电。还有一个问题，就是灌流电路在通常情况下，场效应管击穿，往往伴随着灌流电路的损坏，这部分电路也要仔细查，一般会引起限流，激励三极管会损坏，灌流电路的元件有问题，一般不会马上烧场效应管，会有较长的滞后过程。那是因为灌流电路故障会造成激励不足，时间长了才会烧开关管，这种情况在修普通电源(TDA16846、TDA4605、MC44608等)时常会遇到。如开机一段时间后，感觉开关管特别烫，这种情况多属于激励有问题，需查灌流电路的元件，这些原件在路基本能够测量出来，但是DE003不能在路测量，因为它并接了68n电阻，开关管损坏，该有时也会损坏。

　提示：在SMA-E1017型液晶电源中，5VM、12V、14V电源的故障率比较低，常常是整流二极管损坏或是LM2576带载能力损坏，其他地方坏的比较少。还有就是24V电源的问题，24V的故障率比较高，因为这部分占有整个电源70%输出功率，高压大电流是故障高发的原因。电源厚膜(STR-X6769、STR-W5667)损坏的比较多。对于此部分，常常出现的故障位置有：STR-X6769厚膜块，CE027、RE009、RER008的机率比较高，RE031、RE032、DE009、DE511也有损坏的几率不是很高。对于CE027损坏的，在更换时，要选取耐压的电容（最好是2kV的），因为该电容不仅能起到开关管截止时产生高压的吸收作用，而且还提供谐振回路，给软开关提供最佳开关点，降低开关功耗。如果它损坏后，电源厚膜很快就会损坏。STR-W5667厚膜块常坏的也是RE008、RE009，只是它还有几个并发故障点：RE033、RE034、光藕N004。由上我们可知，对于厚膜、场效应管损坏，只要注意吸收回路、检测反馈回路及限流电阻就可以了。

　不同厂家的PFC电源差异较大（如液晶电源上常用的晶辰电源，也是宽电源输入的，对于不同的电源输入有专门的检测电路，为提高输出功率使用场效应管进行整流等等）。为了提高一次维修的成功率，可以想一些其他的方法：比如降压维修，电源是宽电源输入(85～264V)，降低输入电压会使开关的反压降低，开关管就不容易损坏，就可对24V电源单独维修。注意关键点，维修起来速度会比较快，成功率也很高的维修时（一般不会有恶性的元器件损坏）。

　还有就是关于接假的问题，一般来说使用STR-W5667电源的机器，在12V输出上接40W的灯泡，PFC电源就能够起动，而对于使用STR-X6769电源的，12V接40W灯泡作为假负载，PFC多数是不能启动的，需使用100W的灯泡。不过在接假负载时要注意，将灯泡接在L562的后面，接在L562的前面会造成12V电源启动困难。

　为了维修方便，我们可以都使用100W的灯泡作为12V电源的假负载。24V电源的负载要用100W灯泡或更大灯泡作为假负载。24V负载过轻，B+PFC电压会升高，用40W灯泡作为假负载，B+PFC电压一般会升到404V左右。对于5V待机电源的维修可以空载，在空载时，5V电源几乎没有波动。PFC电源要工作，可以将CE565正极直接短接5VS，也可以将JE502的两个触点直接短接。

　注：上面所说的灯泡是指额定电压为220V的。
