高清彩电因行管负载重而损坏原因分析

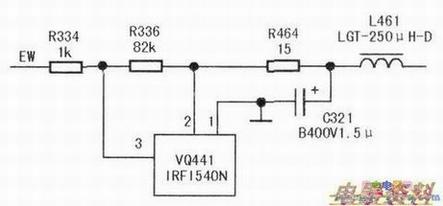

　检修一台长虹CHD29168型彩电（CHD-2机芯），替换主板后整机工作正常，可在试看几小时后整机却出现了几何的光栅，且随时间增长而失真更严重，后竟变成EW严重失真，并且发现枕校与行间串联R464冒烟，随后行管损坏、VQ441也损坏。该机相关枕校电路局部图见下图。



　检修时，以为此故障是枕校电路器件变质引起，于是将功率管VQ441、高频C321、高频L461替换，通电开机光栅恢复正常。由于故障特殊不敢立即交与用户，再通电进行观察，在观察的过程中发现先前的故障再次出现，并且行管又损失一只，此时怀疑行逆程有问题，手摸电容温度变化不大，而摸行变温升较大，怀疑行变质量差，替换一只同型号的行变，故障依旧。于是怀疑新换主板行变与原机CRT不匹配。

　查找介绍高清部分“长虹CHD-2机芯机型、CRT与行变对照表”资料，发现维修的这台电视使用的CRT型号为“29上永单聚”，与之相配的行变型号应为“BSC75A3”，但实际主板所配的行变型号为“BSC70M8”，显然二者差异太大，后重新换用一只BSC75A3装上，长时间开机，故障不再出现。

　为何会出现新换的产品因为一只行变而多次损坏行管呢？认为行变是行管的另一重要，因为行变要为CRT提供各种各样，不同行变为CRT提供的阳极高压等不同，这导致行管负载不同。行管负载过重，将导致温度升高，而行管的耐压值又与行管温升成反比，即行管温升越高，行管的耐压值越低，从而导致行管过流而出现过压。为何会导致光栅出现枕形失真呢？认为这是阳极高压高，CRT束流增大，逆程脉冲峰值增高，过高的电压通过R464加在了VQ441上，VQ441也因过压击穿从而导致R464发热变质，VQ441支路的故障又加重了行管的负担，从而加快了行管的损坏速度。因此，过流击穿严格地讲也可归入过压击穿项中。

　导致电路过流击穿的另一个原因是行激励不足。行管若激励不足，其饱和压降、截止损耗等都将增加，若工作在线性放大区域，其温升将急剧变化，最终过流击穿。

　当行推动次级出现接触不良现象时，行管的b、e结间将增加一个无形的接触，从而造成行管激励不足，使行管过流击穿。由于接触是一个不确定的值，行管何时击穿不能确定，所以，对于屡烧行管的彩电，这一点务必注意。检修中如果我们用示波器观察则很方便，逆程脉冲前沿有一个斜坡，表明行管导通放慢，其根源就是行激励不足。
