高清彩电行管过压损坏原因探讨与故障部位判定

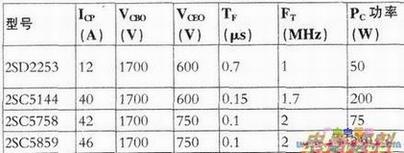

　无论是普通还是高清CRT，行管都是工作在高、大的开关状态。各型行管的资料介绍中都会提到VCBO、VCEO、P、TF（见下表）。其中，VCBO表明行管e极处于开路时，行管c-b结承受的耐压值，超出此值行管c-b结就会而损坏，而实际维修电视机过程中遇到e极开路的故障较少，这也说明我们行管引脚要可靠，由此原因导致行管损坏就不可能出现。VCEO=750V这个参数，表明行管e或b极间开路时，行管c-e极间所承受的耐压值，而且此电压值还随行管工作电流增大而降低，故行管损坏大多是因为过压而损坏的。导致过压的原因与+B电压突然升高，行逆程变质都有非常大的关系。

　　我们知道，CRT电视机行管工作在截止期间时，行管处于反向截止状态，行偏转将对逆程进行放电，当泄能结束时逆程电容上所充电压Vp将达到最高，根据理论推算得到VP在行管截止期间所承受的反峰电压VCP约为+B电压的8倍由

　　描正程时间，TR为行扫描逆程时间）。当高清行频为33.75k时，其振荡约为30μs，而行逆程时间TR通常规定为5.8μs，这样Ts约为24.2μs。

　　1．行管损坏的第一原因是+B升高
　　
　　如果某种原因导致+B电压突然升高，将极易损坏行管，故在检修行管易损的故障机时，首先要监测输出的+B电压幅度波动范围。如果是+B电压不稳定，就应首先排除+B引起的故障。电源容易引发+B电压不稳定的主要故障部位通常在电源的稳压电路或者开关磁芯松动等。

　　2．导致VCP升高，行管损坏的原因是行振荡低
　　
　　行振荡频率低也就是行振荡周期TH增长，意味着Ts的加大，VP与Ts成正比，故行振荡周期增长会导致行管损坏。在行管易损坏时需检查行振荡电路，如整机采用TDA9332时，需查TDA9332(17)脚供电端、(20)、(21)脚外接晶体。对于整机采用TB1307芯片作为行振荡的电视机，除查行振荡晶体、供电端外，还应检查行电路(15)、(16)脚外接分频元件。判定行管损坏是否出在行振荡电路，最好用示波器或频率测试仪，不然你只有将与行振荡有关的所有元件进行替换才能证明故障与此电路无关。如一台长虹CHD32600(F29)型彩电（CHD-6机芯），更换行管后，开机几秒钟行管再次击穿。在没有使用示波器判定前，既检查了+B电压，又对行输出进行了通查，且还替换了，可仍无济于事。后将行管断开，测数字板输出行激励脉冲频率，发现开机瞬间为33.75kHz，可过几秒钟后频率降至19.35kHz，显然此问题是振荡电路器件工作不稳定引起，替换TB1307⑧脚外接晶体503F无效，查(15)、(16)脚外部元件无故障，后替换TB1307才排除故障。

　　3．行管损坏的另一主因是行电路中的逆程电容
　　
　　逆程电容的UCP与Ts成正比，与TR成反比关系。

　　逆程周期TR减小，必导致UCP上升。而TR就是逆程电容和偏转电感自由振荡的周期，逆程电容容量的变化对TR的影响很大，逆程电容减小，特别是逆程电容开路，将使TR急剧减小，从而导致UCP大幅度上升，出现替换行管后再损坏，或短时间工作行管再次损坏。这就是我们检修高清电视行管经常损坏时，必须检查、替换逆程电容的主因。这也说明高清主板或换异型CRT（带偏转）后，整机的TR也发生了变化，无论如何都必须改动逆程电容大小，才能防止因为TR的变化带来的UCP的增加，从而导致行管过压损坏。由于我们不知道换异型CRT的行电感，这时需要通过观察光栅幅度或长时间观察屏幕四角光栅是否稳定来判定新换CRT是否与原电路匹配，如果光栅幅度超出正常范围且稳定性越来越差，表明CRT与主板行扫描电路不匹配，此时应适当减小或增大逆程电容、EW校正电感或行变等，最终使光栅恢复正常。

　　既然行管击穿与逆程电容关系重大，在高清电视行电路中，逆程电容的质量要求是较高的，如许多资料都介绍过，高清电视逆程电容、S校正电容分别要求使用规格为CBB81A、CBB23系列电容，此类电容具有温升系数非常小、工作电流大、转换频率高、负等特点，这表明此类电容的稳定性高，工作在高频状态下不会变质，从而不会导致TR变化，当然行管工作稳定性也就得到了保证。如一台长虹CHD32300型（CHD-3机芯）彩电出现开机反复烧行管，前维修员已将行振荡、行逆程电容、行包、阻尼管换过，整个扫描部分线路弄得满目疮痍。仔细查看行电路行逆程电容均被换成了规格为CT81系列的电容，估计前维修人员不清楚高清电视行电路元件要求或没有元件的缘故造成，后将行输出电路中所有逆程电容替换为CBB81A系列，再次通电，行启动，高压及各路输出电压基本正常，光栅出现，但光栅出现严重枕形，后检查为枕校管损坏，替换枕校管VQ441后，测VQ441输出脚电压恢复为20V(正常)，长时间观察光栅正常，手摸行管温度基本正常（注意防触电），观察光栅线条几何失真严重，进入总线调整虽有改善，但调整后光栅仍不正常，后发现S校正电容C424、C428等也被替换成CBB13系列的。根据高清电视要求替换成同容量，且规格为CBB23系列的电容后，长时间试机正常，整机光栅恢复正常，行管不再损坏。这说明高清电视行电路上的逆程电容、S校正电容不仅要换容量相同的，还要求元件要合乎电路工作条件要求，如果采用普通CRT行电路元件会导致行管经常性损坏。

　　从上述介绍的情况说明，换主板或换CRT要注意改变行逆程电容大小，逆程电容替换要严格按照高清标准替换元件。行管过压损坏的原因较多，与电源+B不稳定、逆程电容变小或开路（可并联逆程电容判定）、行频变低均有关。行管过压损坏通常手摸行管表面温度都不会过热。
