注意万用表对测量结果的影响

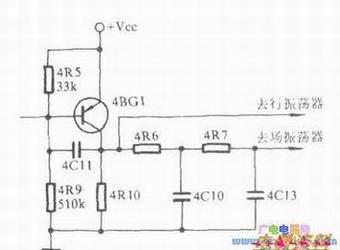

　检修一台鸿雁牌D35J-2U寸型电视机．故障是场同步范围较窄，行只有一下同步点。很容易失步。在查行、场正常后，开始检查同步分离级，其电路如下图。经测量，同步分离管4BG1的发射极为11v，基极对地电压为10. 6V，初看起来此管的工作状态没有问题。但是，当用测量它的发射结（基、射极间）电压时，读数竞出乎意料地为零，真是一个怪现象。
　　
　　原来，此机的故障原因是510kΩ的偏置4R9开路，4BG1管处于截止状态，所以其基射电压为零。按道理说，这时4BG1管的基极对地电压也应等于11V。但当用灵敏度为2kΩ/V的sov挡测基极对地电压时，相当于在基极到地之间接入了一只lOO0kΩ的，所以电压读数是万用表内阻和4R5分压后产生的。计算结果此点电压也应是10, 6V左右。这就造成了假象，给检修带来了困难。
　　
　　实际上，在万用表接入时，它的内阻给三极管提供了基极偏压，此管即处于导通状态，电视机的失步故障即已消失。只是我当时只顾埋头检查，没有看到测量时突然稳定的图象，想来也很好笑。
