用LA4100代换TBA820的方法

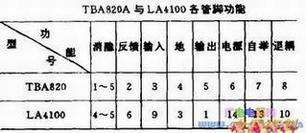

　用LA4100替代TBA820：将TBA820焊下，按下表内的对应关系用引线将焊点与LA4100的引脚相连，将原①脚和⑤脚间的消振C2554(lOOOpF)拆下，改接焊在LA4100的④脚和⑤脚间。

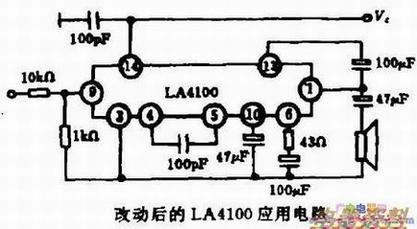

与原⑦脚相连的R2552拆下不用，其他元件可不必更动。LA4100可置于印尉板的铜箔一面，用502胶粘住，将其散热片展平，以免与印刷板相碰造成短路。经此修改后的LA4100的应用电原理如图所示。
