新科850型DVD机常见故障检修思路

　该机指示灯如下图所示。待机时，lC101(TMP87C814F)（47）脚输出高，Q141截止、Q142导通。

　　
　　EVERSV经Q142e、c极加到D141内待机红指示灯正端，使之点亮。开机后，101（47）脚输出低电平，Q141导通，EV-ER5V电压经Q141c、b极使D141内开机绿指示灯点亮；同时加到Q142b极，使之截止，导致D141内待机红指示灯熄灭。
　　
　　由此可见，在EVER5V电压正常情况下，该机开／待机指示灯必有一只点亮。反过来说，若开／待机指示灯均不亮，且所有功能操作不起作用，则可断定EVER5V电压不正常，即该机电一路有问题。
　　
　　这是该机电源的常见故障。引起EVER5V电压不正常的原因很多，可能是初级电路有问题，也可能是开关电源1次级电路或其电路损坏所致。其中加到Q821（13）脚的10V电压和加到Q821(5)脚的6V电压对从Q821(1)脚输出的EVER5V电压有直接的影响。
　　

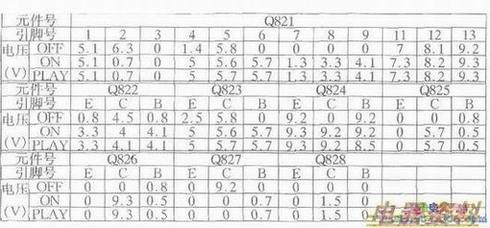

　　因此检修EVER5V电压不正常故障时，应以这两点作为切入点。先测Q821(13)脚10V电压（开关电源次级电路有关电压的正常值如下表所示）是否正常。若Q821(13)脚9V电压正常，则查Q821（5）脚6V电压是否正常。若Q821（5）脚电压为Ov，则查2822、D822、L822是否开路或虚焊。若查为2822开路，则应追查其受损原因。若Q821⑤脚6V电压正常，则手摸Q821是否严重发热。若Q821不发热，则为Q821损坏；若Q821发热，则为其自身损坏或EVER5V、ANAUOG5V负载短路所致。若测Q821（13）脚电压为OV，则接着检查Q803（3）脚280V电压是否正常。若Q803（3）脚无电压或电压太低，则说明问题出在整流电路。若查为F801烧断，应追查其受损原因。

　　
　　分析F801的受损原因主要有：(1)整流滤波电路损坏；(2)Q803内开关管。追查F801受损原因时，最好采用不通电而测相关元件在路（其中Q803正常在路如下表所示）的方法，而不能换上F801后就通电试机。若是Q1击穿引起F801烧断，应追查Q1受损原因，不能一换了之。若Q803③脚280V电压正常，则检查启动电路、正反馈环路是否有问题。若查为R808开路，同样要追查oi是否受损及其受损原因。若查为2820开路，则在换上2820之前，要搞清2820开路原因。

　　
　　分析造成2820烧断的原因有：(1)稳压环路开路导致电压过高（稳压电路失控不严重时，只会引起开关电源次级过压保护）；(2)初级过压保护电路D812、D811击穿；(3)开关电源次级整流滤波电路或Q821等短路。若经过上述检查后，仍未发现问题所在，则应更换Q803，即可排除故障。
