液晶彩电工作过程简析

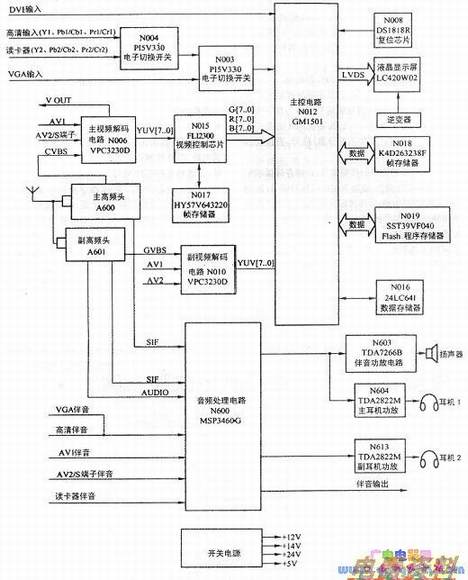

　　我们结合下图，简单的说明液晶彩电的工作过程。由高频头输出的中频IF信号，加到中频处理，得到彩色全电视信号CVBS和第二伴音音频信号SIF(或音频信号AUDIO)。
　　
　　解调的第二伴音SIF信号（或音频信号AUDIO去音频处理电路，经解调和音效处理后，加到功率放大电路，驱动发出声音。
　　
　　解调出的彩色全电视信号CVBS送到视频电路，视频解码分模拟解码和数字解码两种形式。
　　
　　对于采用模拟视频解码芯片的液晶彩电，其视频解码的处理过程是：从中频处理电路来的CVBS图像信号，送到模拟视频解码芯片后，先进行模拟解码，产生模拟的RGB信号，送到外部（模拟／数字）转换电路（可外设，也可集成在去隔行处理电路中）。
　　
　　对于采用数字视频解码芯片的液晶彩电，从中频处理电路来的CVBS图像信号，经数字视频解码芯片内部A/D电路转换后，将模拟视频信号变换为数字视频信号，然后进行数字解码，产生数字Y/C（亮度／色度）信号或数字YUV（亮度和色差分量）信号，直接送到去隔行处理电路。
　　
　　送到去隔行处理电路的视频信号，在帧的配合下，经隔行—逐行变换，变换为逐行扫描的信号，加到Scaler（图像缩放）电路，经图像缩放处理后，由液晶面板接口电路输出到液晶面板，驱动面板显示出图像。
