LVDS信号

　　LVDS是英文LowVoltageDifferentialSig-naling的缩语，意为“低压差分信号”。它是一种低摆幅的差分信号技术，它使得信号能在差分线对或平衡电缆上以几百兆的速率传输，并以其低摆幅和低驱动输出实现了低、低功耗和低（电磁干扰）。
　　
　　LVDS信号是在L2V直流骗纸-上，摆幅为±350mV的电信号，在一对差分的“一线’’和“+线”之间的干扰可以相互抵消。所以抗干扰能力非常强，故现在液晶电视前端主板与液晶屏之间的连接基本上都是它来连接。
　　
　　LVDS驱动器是由一个驱动差分线对的电流源完成，驱动电流为3.5mA。
　　

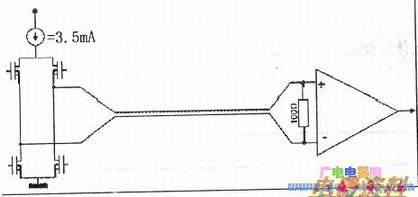

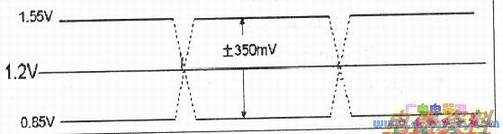

　　一个简单的LVDS传输系统由一个驱动器和一个接收器通过一段差分为100Q的导体连接而成，如上图所示。驱动器的3.5mA电流源来驱动差分线对，由于接收器的直流很高，驱动器电流大部分直接流过100Ω的终端，从而在接收器输入端产生的信号幅度大约350mV。信号通过驱动MOS开关管，改变直接流过的电流的“有”、“无”，从而产生“1”和“0”的逻辑状态。下图所示为LVDS信号的电平图。在1.2V的基准电平上，上下摆动±350mV的幅度。在LVDS系统中，采用差分方式传送数据，有着比单端传输方式更强的抗干扰（共模）能力。道理很简单，因为一对差分线对上的电压、电流方向是相反的，当共模方式的干扰耦合到线对上时，在接收器输入端产生的效果是相互抵消的，因而对信号的本身没有任何影响。这样，就可以采用很低的电压摆幅来传送信号，从而可以大大地提高数据传输速率和降低功耗。
