电力系统的综合重合闸回路

　220KV属于分相操作机构，因此重合闸就分停用、单相重合闸，三相重合闸和综合重合闸四种方式，由装设在保护屏的重合闸把手开关人工切换。这四种方式的动作特征如下：

　单重：单相故障单跳单重，多相故障三跳不重。

　三重：任何故障都三跳三重。

　综重：单相故障单跳单重，多相故障三跳三重。

　停用：单相故障单跳不重，多相故障三跳不重。

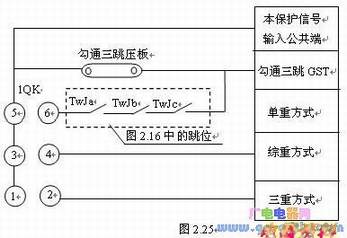

　注意，选择停用方式时，仅仅是将该保护的重合闸功能闭锁，而不是三跳，这是因为220KV线路是双保护配置，一套重合闸停用，另一套重合闸可能是在单重方式下运行，所以本保护不能够三跳。如果重合闸全部停用，为了保证在任何故障情况下都三跳，必须把“勾通三跳压板”投上（对于220KV旁路开关只有一套保护，所以要停用重合闸就必须先将“勾三压板”投入）。整个回路如图2.25

 　　勾通三跳信号闭锁了重合闸，相当与把重合闸放电，切换在单重方式时引入断路器跳位接点是为了当断路器三跳时也能闭锁重合。

　在220KV断路器的操作回路中，还设有跳闸R端子和跳闸Q端子。它们是为外部其它保护对本断路器跳闸出口接点而设计。跳闸后要启动重合闸的其他保护出口接点接Q端子，跳闸后将重合闸闭锁的接R端子（如母差跳闸）。在110KV断路器操作回路中与其对应的是保护跳闸和手动跳闸端子。
