阅读印制电路图方法和技巧

　　我们在修理中要频繁与印制图打交道，因为修理过程中的逻辑推理思路虽在电路原理图中建立，但具体的实施在实际电路板上，每当有一个检查项目产生时，都要在电路上找到具体的测试点或元器件。由于印制电路图的绘制不具备规律性，对印制电路图的识图工作量较大，尤其是初学者开始时无从下手、一筹莫展。
　　
　　掌握一些阅读印制电路图的方法和技巧，无疑可大大提高识图和检修速度。下面介绍一些阅读印制电路图的方法、经验和技巧：
　　
　　(1)铜箔电路板上的地线处处相连（极个别的电路板除外，如彩色电视机中有例外），在测量时要找到地端，此时任一点的地均可以在检修中作为地线使用。开关元件金属外壳、金属外壳等都是接地的，它们比较容易找到，故这些元器件的金属外壳作为地线是最方便的。
　　

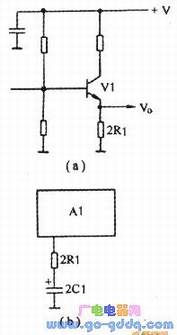

　　(2)找某个具体元器件时，要注意它与一些特殊元器件的关系，这里以如下图所示电路为例。
　　
　　①如下图(a)所示电路，现在要找到2R1这只，2R1的一端接地，另一端与三极管Vl的发射极相连，此时若直接找2R1则比较困难，因为线路板中的器很多，可以先找到三极管V1，因为电路板中的三极管毕竟较少，很容易找到V1。在找到V1后，根据三极管的引脚分布规律很容易找到发射极，那么与发射极铜箔线路相连的那只就是2R1。

　②如下图b所示电路，要找2C1，也不必直接去找2C1，因为电路中器也很多，而是先找A1（在电路板中较少），因为2C1的一端与集成电路A1的①脚相连。在找到集成电路A1后，根据集成电路的引脚分布规律找到①脚，从①脚的铜箔线路出发经过2R1后便是2C1，用这种方法寻找2C1最快。
　　
　　上述方法还可以扩展到其他电路板中较少的元器件中，如变压器、开关等。总之，应避免直接寻找电阻、电容这两种元件，因为他们在电路板中太多。但对大容量的电解电容，例如2200μF的电解电容，由于他们在电路板中所用量很少且有明显的特征，如体积很大，可直接寻找它。

　　(3)对于三极管、集成电路采用引脚分布规律来识别它们的各引脚很方便，例如要找某集成电路的15脚，此时先找到该集成电路，再用集成电路的引脚分布规律则很容易找到15脚。有关三极管和集成电路的引脚分布规律很多文章已有介绍，不再讲述。但是，要注意分辨引脚排列时的识别方向，三极管或集成电路装在电路板上，正面朝上，而引脚在电路板的背面，此时方向反了180°，很容易在电路板翻了一面后，将第一根引脚的方向搞错而找错了引脚。
　　
　　另外，有些电路板上，在集成电路引脚四角标出了该集成电路的引脚序号，如下图所示。此时识别引脚就更方便了，直接利用这一指示进行引脚识别

　　
　　(4)在检查电路时，可以根据电路板上有特征的元器件，大体上将电路板上各部分元器件分类，即可以看出它们是哪部分电路中元器件，这对提高检查速度也有益。例如，带有散热片的集成电路是集成电路，在它附近的元器件是低放电路中的元器件；有4只在一起的是电路中的等。
　　

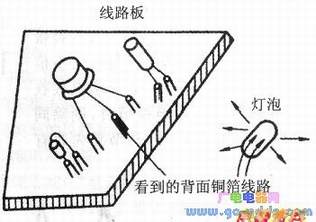

　　(5)在观察铜箔线路走向时，为了避免看错，可用彩色笔在所要检查的铜箔线路上画上彩线。在观察铜箔线路与元器件各引脚之间连接关系时，可将电路板拿起来，再用一盏台灯照在铜箔线路一面，如下图所示。

　　
　　此时可在元器件一面清楚地看到背面铜箔线路的走向和与各元器件引脚是否相连的关系。这种方法对无电原理图修理时弄清楚电路结构更为有效，他可以避免将电路板从正面翻到背面的繁琐操作。
　　
　　(6)当所要检查的铜箔线路很长时，为了确定这条铜箔线路两端点，可用R×1kΩ档测量两个端点之间的电阻，若为零，说明是同一条铜箔线路，若不为零，则说明这两端点不在同一铜箔线路上。
