十进制加减计数器简介

　在TTL和COMS400系列中，十进制加减计数器的型号为74LS192和CD40192（以下均简称192，除非需要特殊说明时）。这两个型号的引脚完全相同，如果不考虑输入、输出问题则两者可以直接互换。192是一种带有预置的可以加、减计数（双时钟）的计数器。其引脚功能如下图所示。



　　
　　通过加计数时钟(CPu)可以获得加计数功能；通过减计数时钟(CPD)可以获得减计数功能；利用预置端Po(20)、P1(21)、P2(22)、P3(23)和选通端PE实现预置数的设置；利用复位端R将输出数据清零。
　　
　　192的输出有输出端Qo.Qi、Q2、Q3及进位位输出端Co和借位位输出端Bo。
　　
　　192在作加计数时，从加计数时钟端CPu输入，这时的减计数时钟端CPD必须置1；同样，作减计数时，从减计数时钟端CPD输入，这时的加计数时钟端CPu必须置1；在预置数时，当预置数选通端PE为“0”时，预置数从预置端PO、Pl、P2、P3输入，送到输出端Qo、Q1、Q2、Q3。
　　
　　进位位输出端Co在输出端Qo、Q1、Q2、Q3为1001（即十进制数“9”）并且同步加时钟脉冲的下降沿时为“0”；在加时钟脉冲的下一个上升沿到来时，进位位输出Co回到“1”，即给出一个进位位的上升沿，这个进位位的上升沿可以作为高位192的加计数时钟脉冲。同样，借位位输出端Bo在输出端Qo、Q1、Q2、Q3为0000（即十进制数“0”）并且减时钟脉冲的下降沿时为“O”；在减时钟脉冲的下一个上升沿到来时，借位位输出Bo回到“l”，即给出一个借位位的上升沿，这个借位位的上升沿可以作为高位192的减计数时钟脉冲。
　　

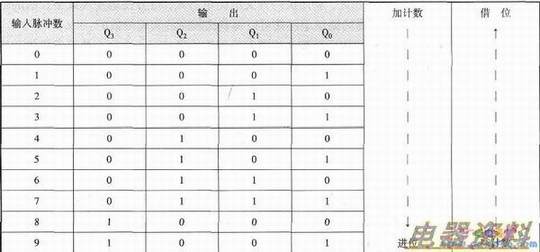

　　192的真值表如下表所示。

　　从表中可以看出，在加计数过程中，随着输入的时钟脉冲数的增加(0~9)，输出从0000增加到1001，当输出为1001后进位位由高电平转变为低电平，随着加计数时钟脉冲的继续增加，输出由1001变为0000，同时进位位由低电位转变为高电位，给出进位脉冲的上升沿；同理，在减计数过程中，随着输入的时钟脉冲数的增加(0~9)，输出从1001减少到0000，当输出为0000后借位位由高电平转变为低电平，随着加计数时钟脉冲的继续增加，输出由0000变为1001，同时借位位由低电位转变为高电位，给出借位脉冲的上升沿。
　　

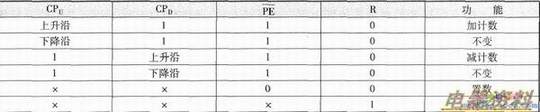

　　192的功能表如下表所示。

　　从表中可以看到，当清零端R为高电平“l”时，不管其他输入端如何，输出端均被清零，为0000；当PE端为“0”时192为预置数状态，无论加计数时钟和减计数时钟的状态如何，输出均与选通端相同，即与加计数时钟和减计数时钟的状态无关。只有在清零端为“0”、选通端PE为“1”时，计数时钟脉冲才会有效，但是需要注意的是，加计数状态时，减计数时钟必须为“l”；而减计数状态时，加计数时钟必须为“1”。
　　
　　选通端为“1”时选通端不起作用，输出端仅受加、减计数时钟的控制。
　　

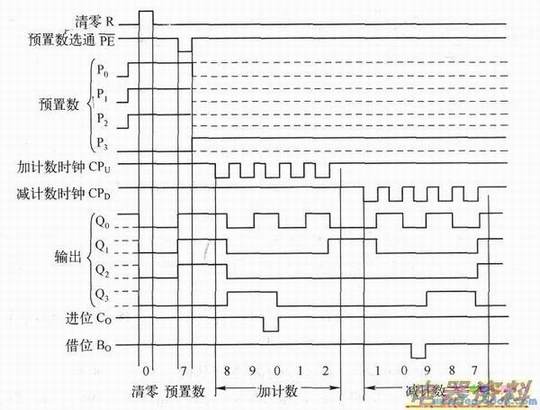

　　通过上表的描述，可以得到192的主要波形图，如下图所示。

　　通过上表和上图的描述，就可以知道怎样使192正常运行了。
