磁敏二极管涡轮变送器电路

　涡轮变送器配合流量计数仪，是油田和加油站用来测量和控制进油和发油的常用设备。这例介绍的磁敏涡轮变送器，不仅结构简单，而且能实现准确计量，如下图所示。
　　

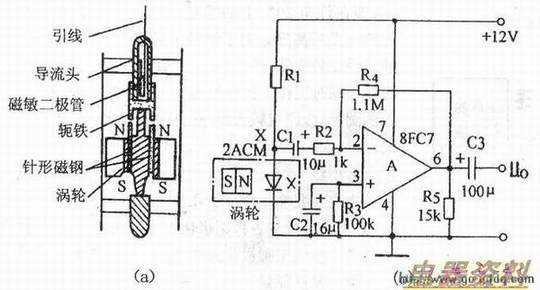

　　下图(a)为磁敏二极管涡轮结构图。VDC是用环氧树脂封装在导流头内部，轭铁与针形磁钢成为闭合磁路。当油流流经涡轮时，油流推动涡轮旋转，涡轮带动针形磁钢旋转，轭铁相继产生交变磁场作用于磁敏二极管VDC上，使它产生电脉冲信号。
　　
　　下图(b)为短距离磁一电信号变送器电路图。A为8FC7单低功耗运算放大器，它将涡轮中的磁敏二极管VDC送来的磁电脉冲信号加以放大后，通过C3输出Uo送到计量计数仪，换算成油品的升数或重量。
　　
　　图中的“X”处为测试处，调节Rl的阻值，使流过磁敏二极管的为2mA。
